40-A-Punktschweißgerät mit 12864-LCD-Controllermodul und Impulstrigger

Willkommen in unserem Shop!

Dieses Schweißgeräte-Steuermodul ist ein vielseitiges und zuverlässiges Werkzeug, ideal für den Bau von DIY- oder einfachen Schweißgeräten sowie zum Schweißen von Einzelzellen oder Akkupacks.

**Hauptmerkmale:**

* **Speicher und Triggerung:** Das Modul speichert die zuletzt verwendete Einstellung. Es arbeitet nach dem Doppelimpuls-Triggerprinzip. Durch Deaktivieren einer der beiden Triggerzeiten kann auf Einzelimpuls-Triggerung umgeschaltet werden.

* **Anzeige und Einstellung:** Ausgestattet mit einem 12864-LCD-Display, zeigt es mehrere Datensätze für eine intuitive Bedienung an. Die Parametereinstellung über einen einzigen Encoder ermöglicht eine schnelle und einfache Bedienung.

* **Spannungskompensation:** Das Modul verfügt über eine Netzspannungskompensation. Die Ausgangsleistung wird automatisch an Schwankungen der Stromversorgung angepasst. Die Spannung wird nach der Aktivierung für ca. 1 Sekunde angezeigt. Dies gewährleistet eine effiziente und gleichmäßige Schweißwärme im Verhältnis zu den eingestellten Parametern und somit gleichmäßige Schweißpunkte. * **Zähler und Speicher:** Enthält einen Schweißzähler von 0 bis 9999. Außerdem verfügt es über 5 Speicherplätze zum Speichern typischer Einstellungen, die auch nach dem Ausschalten erhalten bleiben. Die Anzahl der durchgeführten Schweißungen ist auf einen Blick sichtbar.

* **Präzisionseinstellungen:**

* **Schweißzeit:** Einstellbar von 0 bis 99 Zyklen (z. B. 1 Zyklus = 20 ms, ein Wert von 50 ergibt eine Schweißzeit von 1 Sekunde).

* **Pausenzeit zwischen den Schweißungen:** Einstellbar von 0 bis 99 Zyklen (z. B. 1 Zyklus = 20 ms, ein Wert von 50 ergibt ein Intervall von 1 Sekunde).

* **Schweißstrom:** Einstellbar von 30 % bis 99 %.

**Design und Kompatibilität:**

* **Isolation und Schutz:** Das Modul bietet eine optische Trennung zwischen hohen und niedrigen Strömen. Es verfügt über zuverlässige Nulldurchgangs- und Spannungserkennungsschaltungen, die eine präzise Phasenverschiebung für den Thyristor (SCR) gewährleisten.

* **Kompatibilität:** Kompatibel mit bidirektionalen Thyristoren (SCR) von 40 A bis 100 A.

**Produktdetails:**

* **Zustand:** 100 % neu und original.

* **Typ:** Schweißmaschinen-Steuermodul.

* **Material:** Leiterplatte (PCB).

* **Farbe:** Wie abgebildet.

* **Abmessungen der Hauptplatine:** Ca. 85 x 45 mm / 3,3 x 1,8 Zoll.

* **Gewicht:** Ca. 75 g.

* **Stromstärke:** 40 A.

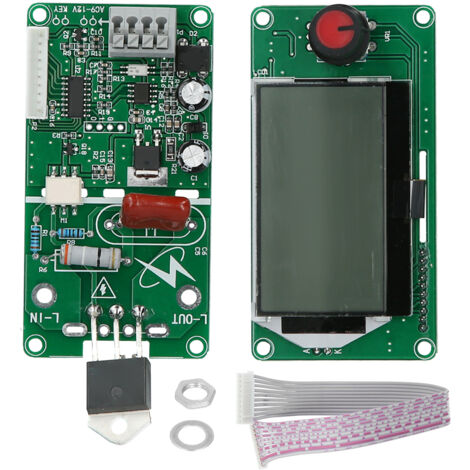

*Anzeige:** 12864 LCD Bildschirm. Packungsinhalt: 1 x Hauptplatine, 1 x Displayplatine, 1 x Kabel, 1 x Mutter, 1 x Unterlegscheibe
