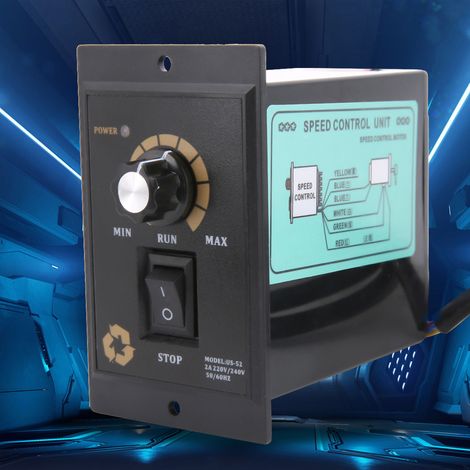

400-W-220-V-50/60-Hz-Wechselstrom-Drehzahlregler, Drehzahlregler für Elektromotor

Willkommen in unserem Shop! Entdecken Sie unseren Motordrehzahlregler US-52 – ein leistungsstarkes und zuverlässiges Steuergerät für Ihre industriellen Anwendungen. Der Drehzahlbereich liegt bei 90–1400 U/min bei 50 Hz und 90–1700 U/min bei 60 Hz und ermöglicht so eine präzise Steuerung und Feinregulierung der Motordrehzahl. Dank hochwertiger elektronischer Bauteile bietet dieser Regler einen stabilen und zuverlässigen Betrieb. Die Bedienung ist einfach und intuitiv, sodass auch Einsteiger schnell damit zurechtkommen. Der Regler findet breite Anwendung als Drehzahlregler in Produktionslinien der Verpackungs-, Druck-, Lebensmittel-, Elektronik-, Mess-, Anlagen- und Bekleidungsindustrie. **Technische Daten:** Modell: US-52; Kompatible Motorleistung: 300 W; 400 W 500 W (optional)

* **Stromversorgung:** AC 220 V 50/60 Hz (Spannungsschwankungsbereich ±10 % Ue)

* **Betriebsumgebung:** -10 °C bis +50 °C

* **Relative Luftfeuchtigkeit:** <90 %

* **Drehzahlbereich:** 90–1400 U/min (50 Hz), 90–1700 U/min (60 Hz)

**Lieferumfang:**

1 x Motordrehzahlregler

**Hinweis:** Die tatsächliche Farbe des Produkts kann aufgrund der Lichtverhältnisse geringfügig von der Abbildung abweichen. Die Messwerte können geringfügig abweichen.

**Installations- und Bedienungsmethode:**

Der Controller hat 6 Drähte: Der rote Draht ist die Hauptmotorleitung, die grünen und weißen Drähte sind die Sekundärleitungen des Kondensators, die beiden blauen Drähte sind die Drehzahlrückmeldeleitung und der gelbe Draht ist die Erdung.

Trennen Sie die Stromversorgung, schließen Sie die Drähte gemäß dem Schaltplan an und überprüfen Sie die Verbindungen. Verändern Sie die Verkabelung nicht willkürlich.

Stellen Sie den externen Drehzahlregler vor der ersten Verwendung auf „0“, um hohe Einschaltströme zu vermeiden, die den Controller beschädigen könnten.

Dieses Produkt wird über die Rückkopplungsspannung des Generators gesteuert, und die Steuerleitung ist in zwei „blaue“ Drähte aufgeteilt.

Wenn nach dem Anschluss an den Motor das Drehmoment oder die Drehzahl nicht den Anforderungen entspricht, justieren Sie das seitliche Trimmerpotentiometer (Drehzahleinstellung) am US-52.

Um die Drehrichtung des Motors umzukehren, tauschen Sie einfach den Jumper zwischen „CCW“ und „CW“ am Klemmenblock auf der Rückseite des Controllers. * Stellen Sie beim Ändern der Drehrichtung sicher, dass der Motor vollständig stillsteht.

1) Schließen Sie COM und CW kurz, um den Motor im Uhrzeigersinn zu drehen.

2) Schließen Sie COM und CCW kurz, um den Motor gegen den Uhrzeigersinn zu drehen.

Der Steuerschalter steuert nur den Motorbetrieb und unterbricht nicht die Stromzufuhr. Wenn der Motor längere Zeit nicht benutzt wird, trennen Sie bitte die Stromversorgung.
