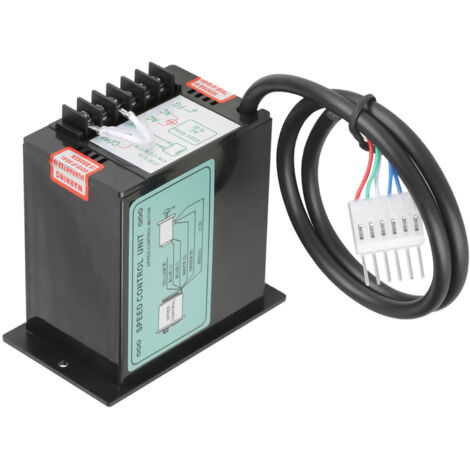

400-W-Wechselstrom-220-V-Motordrehzahlregler mit Vorwärts-/Rückwärtssteuerung

Willkommen in unserem Shop! Dieser Motordrehzahlregler ist für den Betrieb mit 220-V-Wechselstrommotoren (50/60 Hz) ausgelegt. Er bietet einen präzisen Drehzahlbereich von 90–1400 U/min bei 50 Hz und 90–1700 U/min bei 60 Hz. Ideal für die Drehzahlregelung in Produktionslinien der Verpackungs-, Druck-, Lebensmittel-, Elektronik-, Mess-, Medizintechnik- und Bekleidungsindustrie. Dank hochwertiger elektronischer Schaltungen und integrierter Komponenten ist er besonders langlebig. Seine Hauptvorteile sind die kompakte Größe, die hohe Präzision, der große Regelbereich und die lange Lebensdauer.

**Technische Daten:**

* Stromversorgung: AC 220 V, 50/60 Hz

* Nennleistung: 400 W

* Betriebstemperatur: -10 °C bis +50 °C

* Relative Luftfeuchtigkeit: < 90 %

* Drehzahlregelbereich: 90–1400 U/min (50 Hz) / 90–1700 U/min (60 Hz)

* Gewicht: 295 g

**Verdrahtung:**

Das schwarze Kabel ist das Hauptkabel für den Motor. Die roten und weißen Kabel sind die Hilfskabel für den Kondensator. Die beiden blauen Kabel sind die Rückkopplungsleitungen für die Drehzahlregelung. Das grüne Kabel ist die Erdung.

**Lieferumfang:**

1 x Drehzahlregler

**Gebrauchsanweisung:**

1. Schalten Sie das Gerät aus. Stellen Sie die Verbindungen gemäß dem Schaltplan her und überprüfen Sie deren Korrektheit.

2. Montieren Sie den Regler sicher und stellen Sie die Drehzahl auf den Minimalwert („0“), bevor Sie das Gerät einschalten, um plötzliche Stromspitzen und mögliche Schäden zu vermeiden.

3. Schalten Sie das Gerät ein und drehen Sie den Einstellknopf auf die gewünschte Drehzahl. Denken Sie daran, das Gerät auszuschalten, wenn es nicht verwendet wird.

4. Falls das Drehmoment oder die Drehzahl des angeschlossenen Motors nicht Ihren Anforderungen entspricht, justieren Sie das Feineinstellpotentiometer an der Seite des Geräts.

5. Um die Drehrichtung des Motors umzukehren, tauschen Sie einfach die Jumper zwischen den Anschlüssen „CCW“ (Rückwärts) und „CW“ (Im Uhrzeigersinn) auf der Rückseite des Reglers. 6. Eine Brücke zwischen COM und CW bewirkt eine Drehung im Uhrzeigersinn. 7. Eine Brücke zwischen COM und CCW bewirkt eine Drehung gegen den Uhrzeigersinn. (Warten Sie immer, bis der Motor vollständig zum Stillstand gekommen ist, bevor Sie die Drehrichtung ändern.)
