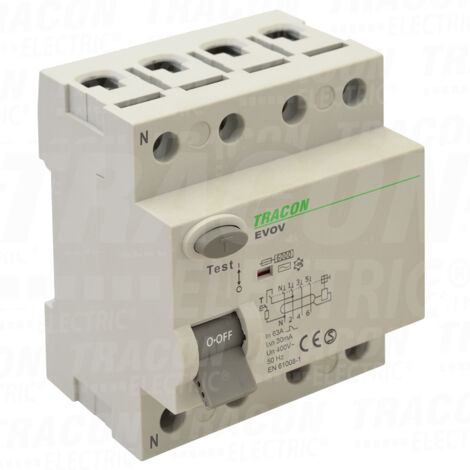

Allgemeine Beschreibung
Ein Fehlerstromschutzschalter ist eine Schutzeinrichtung in elektrischen Anlagen, die vor Stromschlägen schützt, indem sie Isolationslecks in Stromkreisen erkennt. Er vergleicht den Strom in zwei Leitern – dem stromführenden und dem neutralen Leiter. Unter normalen Bedingungen sollte der Strom in beiden Leitern gleich sein. Im Falle eines Isolationslecks wird der Strom in den Leitern ungleich, wodurch der Fehlerstromschutzschalter auslöst und den Stromkreis unterbricht. Dieser Differenzialschutzschalter wird in verschiedenen elektrischen Anlagen eingesetzt, insbesondere in solchen mit hohem Stromschlagrisiko, wie in Nassräumen, in der Nähe von Maschinen, in Industrieanlagen und in Räumen, in denen direkt mit elektrischen Geräten gearbeitet wird. Er ist ein vorgeschriebenes Gerät in elektrischen Anlagen in Wohn- und öffentlichen Gebäuden sowie in Industrie- und Landwirtschaftsanlagen.Technische daten
- Bemessungsspannung: 400 V
- Bemessungsstrom: 25 A
- Bemessungsisolationsspannung Ui: 500 V
- Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
- Montagemethode: Bus DIN
- Empfindlichkeit: AC
- Selektiver Schutz: Nein
- Kurzschlussfestigkeit (Icw): 6 kA
- Spannungsart: AC
- Frequenz: 50 Hz
- Zusatzausstattung möglich: Nein
- Schutzart (IP): IP20
- Breite in Modulen: 4
- Umgebungstemperatur: -25–55 °C
- Anschließbarer Leiterquerschnitt: 2,5–25 mm²
