42-Schrittmotor-Steuerungssatz, TB6600 4A Modul mit 17HS4401S 0,4NM Motor für Elektronikprojekte

Willkommen in unserem Shop!

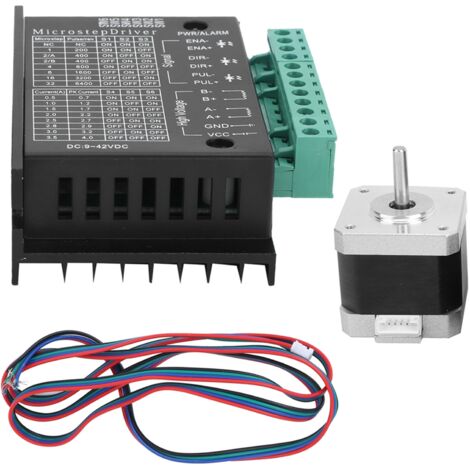

Entdecken Sie unsere 42-Schrittmotor-Baugruppe – eine leistungsstarke Lösung für höchste Zuverlässigkeit und Effizienz. Diese Baugruppe umfasst einen Motor, einen Treiber und ein Anschlusskabel.

Unser Motor zeichnet sich durch seine hervorragenden technischen Spezifikationen und seine robuste Konstruktion aus. Die Wicklung besteht aus reinem, emailliertem Kupferdraht und wird in einem präzisen Wickelverfahren hergestellt. Die gleichmäßige Anordnung der Siliziumstahlstruktur trägt zu einer geringeren Temperaturerhöhung im Betrieb bei. Diese Konstruktion gewährleistet hohe Stabilität und verhindert Verformungen oder störende Geräusche, selbst bei intensiver und dauerhafter Nutzung.

Die Verwendung von Siliziumstahl-Lagermaterial erhöht die Haltbarkeit und garantiert eine lange Lebensdauer.

Die Rotoroberfläche ist mit einem hochwertigen, importierten Klebstoff behandelt, und der Siliziumstahl wird nach der Bearbeitung oxidiert, um Grate effektiv zu reduzieren. Im Vergleich zu Standardprodukten der Branche bietet dieser Motor ein höheres Drehmoment, eine stabilere Leistung und einen bemerkenswert niedrigen Geräuschpegel für einen leiseren Betrieb. **Detaillierte technische Spezifikationen:** **Artikeltyp:** 42 Schrittmotor-Antriebsbaugruppe **Anzahl der Phasen:** 2 **Nennspannung:** DC 3,6 V **Phasenwiderstand (bei 20 °C):** 2,4 x (1±15 %) Ω/Phase **Haltemoment:** ≥ 420 mN·m **Anschlussreihenfolge (Blick von der Welle):** A-AB-B-CW (im Uhrzeigersinn)

* **Max. Leerlaufdrehzahl:** ≥ 1900 U/s

* **Durchschlagsfestigkeit:** AC 600 V / 1 mA / 1 s

* **Trägheitsmoment:** 57,3 g·cm²

* **Schrittwinkel:** 1,8° ± 0,09°

* **Nennstrom:** DC 1,5 A/Phase

* **Phaseninduktivität (bei 1 kHz):** 3,7 x (1±20%) mH/Phase

* **Anpressmoment:** 15 mN·m REF.

* **Max. Leerlauf-Anlaufdrehzahl: **≥ 1500 PPS

* **Isolationswiderstand:** 100 MΩ (bei 500 V DC)

* **Isolationsklasse:** Klasse B

**Hauptabmessungen (ca.):**

* Motorgehäusedurchmesser: 42,3 mm / 1,7 Zoll

* Motorgehäuselänge: 31 mm / 1,2 Zoll

* Wellendurchmesser: 4,5 mm / 0,2 Zoll

* Wellenlänge: 16,2 mm / 0,6 Zoll

* Montage: 4 Befestigungslöcher auf einem Kreis mit 23,5 mm / 0,9 Zoll Durchmesser, Lochdurchmesser 2 mm / 0,1 Zoll

* Treiberabmessungen (L x B x H): 22 mm / 0,9 Zoll x 18 mm / 0,7 Zoll x 9,4 mm / 0,4 Zoll

Dieses Komplettset ist ideal für Ihre Anwendungen, die eine präzise Positioniersteuerung, hohe Zuverlässigkeit und einen leisen Betrieb erfordern.
