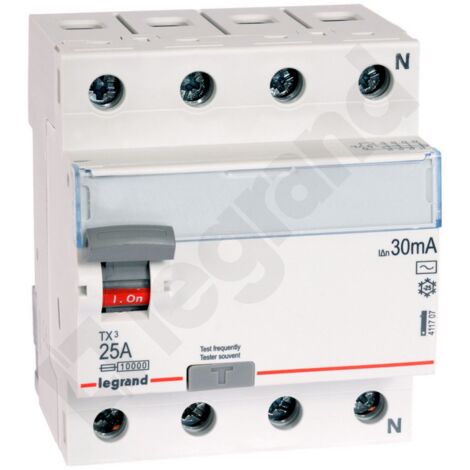

Legrand TX3 P304 4P 25A 30mA 10kA Fehlerstromschutzschalter Typ AC 411707

LEGRAND / P30TX / 411707 Fehlerstromschutzschalter 4P 25A 30mA 10kA Typ AC TX3 P304 – Legrand 411707. Der Legrand 411707 ist ein Fehlerstromschutzschalter der Produktfamilie P30TX. Er erkennt Differenzströme und schaltet den Stromkreis ab, sobald die für das jeweilige Modell festgelegten Auslösebedingungen erreicht sind. Er ist Bestandteil des Überspannungsschutzsystems. Diese Variante wird vom Hersteller wie folgt beschrieben: TX3 – Fehlerstromschutzschalter P304 – 4P – 25A – 30mA Typ AC. Die wichtigsten Kenngrößen dieser Ausführung sind: Polzahl 4P und Stromstärke 25 A. Anwendung und Funktionsprinzip: Die Gerätevariante wird anhand der Polzahl, der Nennstromstärke, der Empfindlichkeit und der Art der erkannten Differenzströme ausgewählt. Die einzelnen Typen AC, A und andere sollten nicht ohne Lastanalyse austauschbar ausgewählt werden. Diese Variante zeichnet sich durch eine Empfindlichkeit von 30 mA aus. Bei der Auswahl eines Fehlerstromschutzschalters (FI-Schalter) muss die mögliche Form der Differenzströme im überwachten Stromkreis berücksichtigt werden. Technische Daten Hersteller Legrand Katalognummer 411707 Gruppe / Gerätetyp Fehlerstromschutzschalter Katalogserie Legrand P30TX EAN (Hersteller-BMEcat) 3414970353061 Polzahl 4P Bemessungsstrom 25 A Bemessungsdifferenzstrom 30 mA Kurzschluss-/Stoßstromparameter laut Herstellerangabe 10 kA Modulbreite (ETIM) 4 DIN-Module Einbautiefe (ETIM) 44 mm Schutzart Fehlerstrom BMEcat-Datensystem Legrand Polska / ETIM 10.0 Konstruktion und Vorteile Produktvariante: P30TX / 411707 Variante: tx3 - p 304 - 4p - 25a - 30ma Fehlerstromschutzschalter für Wechselstrom. Steuerung von Differenzströmen im überwachten Stromkreis. Möglichkeit zur Auswahl von Empfindlichkeit und Polzahl für die Installation. Eine Lösung für Schutzeinrichtungen in Schaltanlagen. Kompatibel mit entsprechend ausgewählten Überstromschutzgeräten. Auswahl und Installation: Der Fehlerstromschutzschalter wird gemäß der Klemmenmarkierung und den Anweisungen in die Schalttafel eingebaut. Ein ausreichender Überstromschutz gemäß den Anforderungen des jeweiligen Modells muss gewährleistet sein. Die endgültige Auswahl sollte anhand der elektrischen und mechanischen Parameter, der Zeichnungen und der Herstellerempfehlungen für die spezifische Nummer 411707 bestätigt werden. Zubehör und kompatible Produkte: Die folgenden Komponenten sind für das System des angegebenen Herstellers vorgesehen. Vor dem Anschluss die benötigte Variante und die Montageanleitung prüfen. Legrand 406250 – TX3/DX3 Hilfskontakt. Kontaktstellungsanzeige; von Legrand als Zubehör für TX3/DX3 beschrieben. Legrand 406252 – TX3/DX3 Meldekontakt. Auslöseanzeige; zulässige Konfiguration prüfen. Zubehör und Tasten sind separate Produkte; die Liste ersetzt nicht die Legrand-Kompatibilitätstabelle. Andere Varianten derselben Serie: Andere Versionen dieses Legrand-Produkts können sich in wichtigen Parametern unterscheiden. Vor der Auswahl vergleichen, da sie nicht automatisch austauschbar sind. 4P 25A 300mA 10kA Fehlerstromschutzschalter Typ AC TX3 P304 – Legrand 411727. Eine weitere Variante derselben Familie; vergleichen Sie Nennwerte, Bauform und Anwendungsbereich. 4P 25A 500mA 10kA Fehlerstromschutzschalter Typ AC TX3 P304 – Legrand 411737. Eine weitere Variante derselben Familie; vergleichen Sie Nennwerte, Bauform und Anwendungsbereich. Wichtige technische Hinweise: Ein Fehlerstromschutzschalter (FI-Schalter) allein ersetzt keinen Leitungsschutzschalter, wenn der Hersteller keine Überstromschutzfunktion angibt. Herstellerdokumentation: Weitere Parameter, Zeichnungen und Anwendungsbedingungen finden Sie im technischen Datenblatt von Legrand (PDF).
