4R-D7 Modbus RTU Relaismodul

4R-D7 Modbus RTU Relaismodul

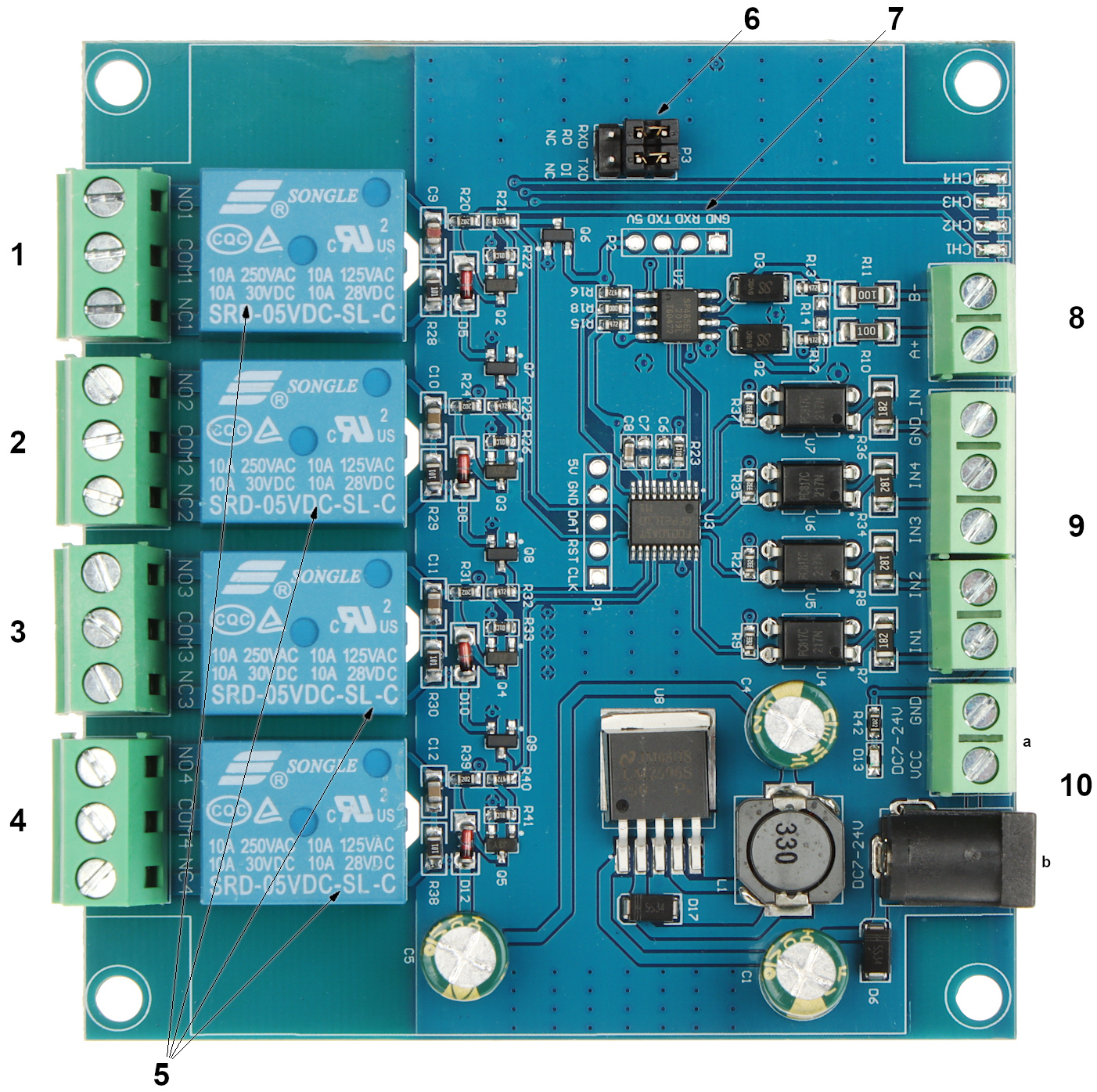

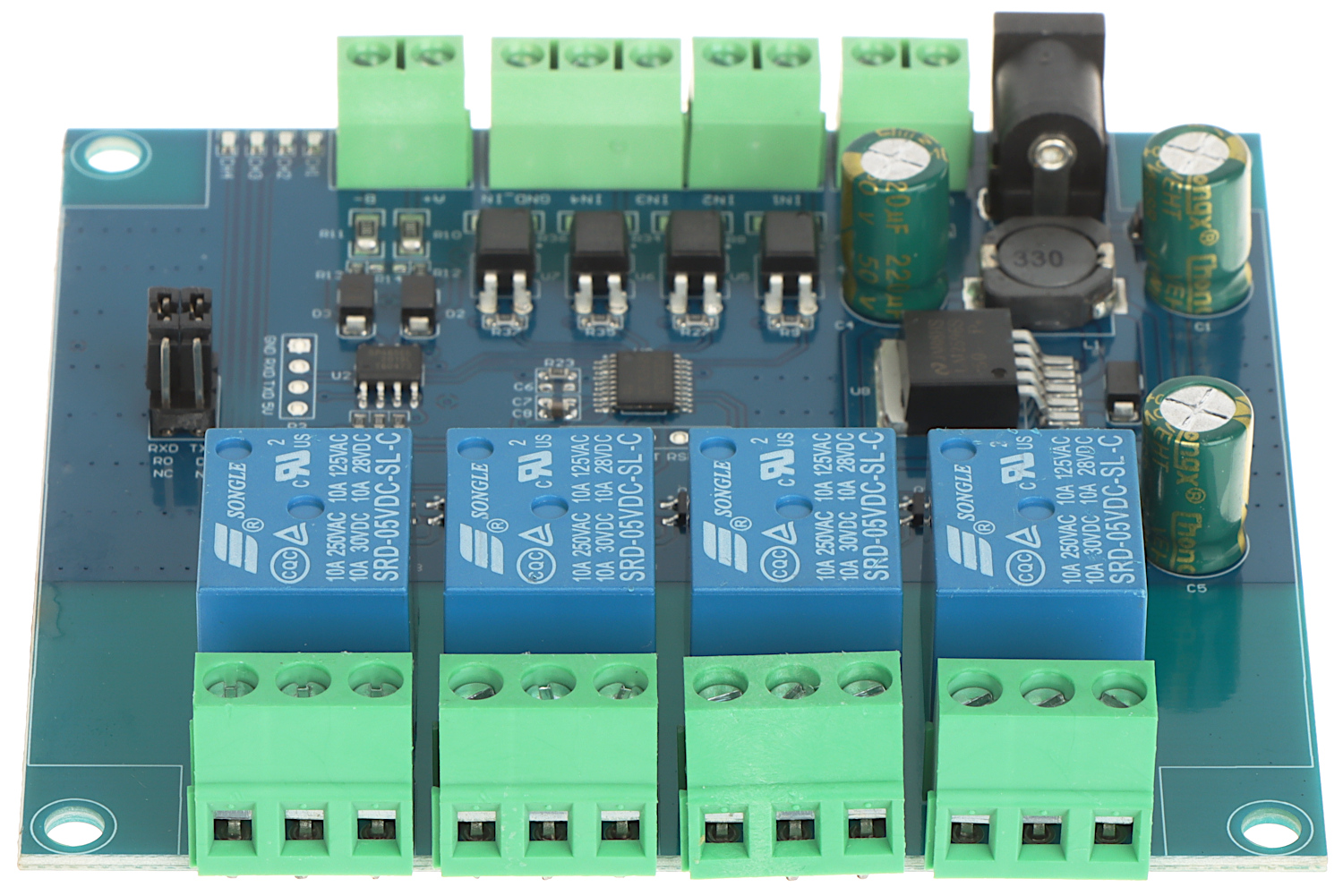

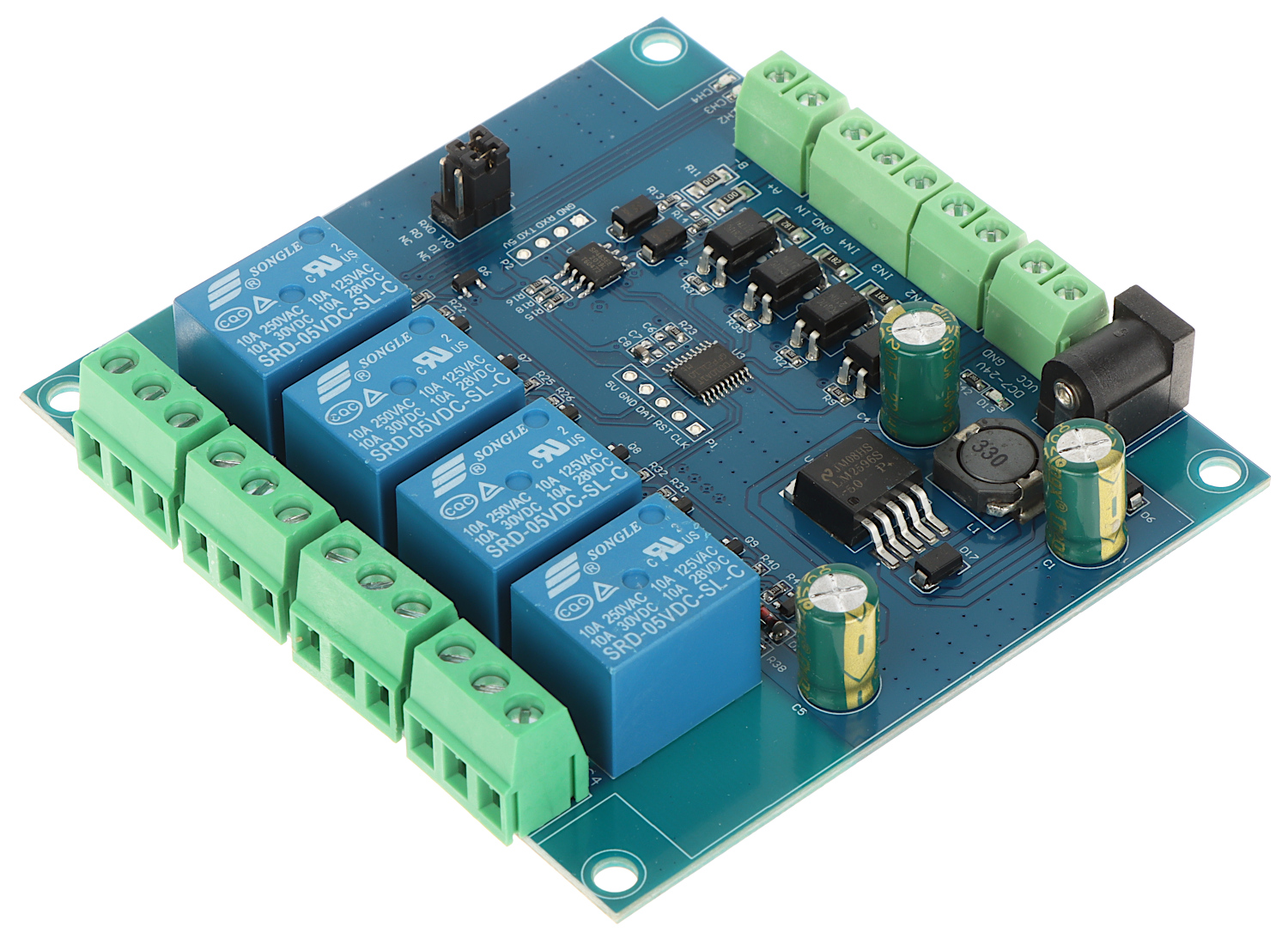

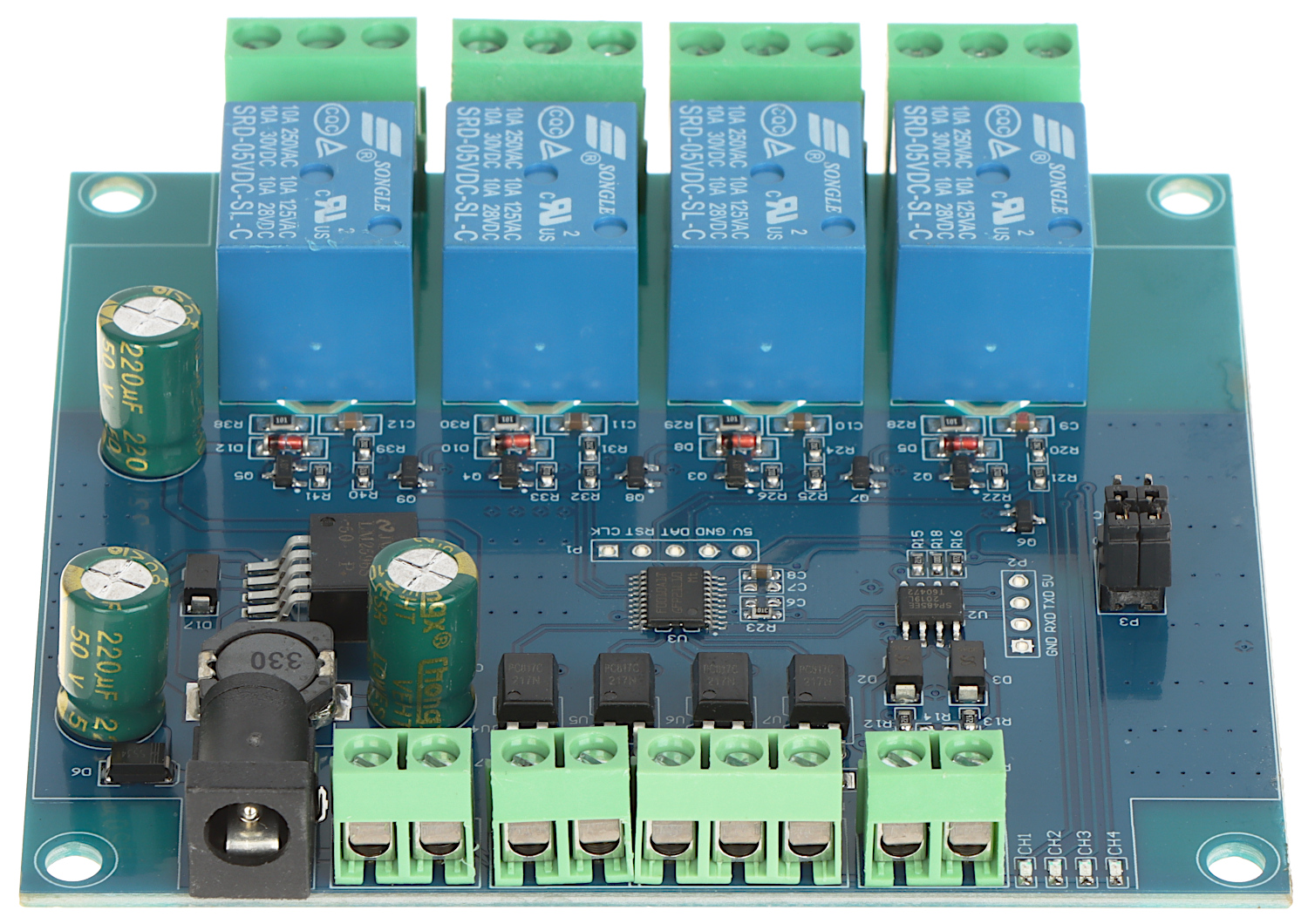

Mit dem Modul 4R-D7 können Sie 4 Relais über das Modbus-RTU-Protokoll steuern. Die Kommunikation mit dem Gerät erfolgt über die RS-485- oder UART-TTL-Schnittstelle. Zusätzlich verfügt das Gerät über vier optoentkoppelte Steuereingänge (Eingangsspannungsbereich: 3,3 V bis 30 V). Die Spannung der Steuereingänge versorgt die Relaisspule nicht direkt. Hinweis: Die Steuerschnittstelle wird über Jumper auf der Platine ausgewählt. Es ist nicht möglich, die Ausgänge gleichzeitig über beide Kommunikationswege anzusteuern.

• Steuerung: RS-485/ UART TTL
• Protokoll: Modbus RTU
• Baudrate: 4800 / 9600 / 19200 b/s (Standard: 9600 b/s)
• Anzahl der Eingänge: 4 Stück.
• Anzahl der Relaisausgänge: 4 Stück.
• Kontaktbelastbarkeit: 10 A / 250 V AC, 10 A / 30 V DC
• Ausgang: 4 x Öffner/Schließer
• Stromversorgung: 7 V ... 24 V DC (Netzteil nicht im Lieferumfang enthalten)
• Gewicht: 0,092 kg
• Abmessungen: 93 x 91 x 20 mm
• Garantie: 2 Jahre

Ausgewählte Funktionen:

• LED-Anzeige
• Steuereingänge durch Optokoppler geschützt, wodurch die Verwendung von Steuersignalen mit Spannungen im Bereich von 3,3 V DC ... 30 V DC möglich ist
• Der UART-Schnittstelleneingang ist für Signale mit Spannungen auf TTL-Pegel (3,3 V DC / 5 V DC) ausgelegt.
• Die Geräteadresse kann im Bereich von 1 bis 255 konfiguriert werden (Standardadresse 255; die Einstellungen bleiben nach einem Stromausfall erhalten).
• Die Relais-Aktivierungsverzögerung kann eingestellt werden (Basiswert: 0,1 s, Wertebereich: 0,1 s ... 6553,5 s).
• Schutz vor Verpolung der Eingangsspannung.
