50-mm-Inkremental-Drehgeber E6C2-CWZ6C, 300 Impulse pro Umdrehung für industrielle Anwendungen
'/%3E%3C/svg%3E)
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Willkommen in unserem Shop!
Entdecken Sie unseren hochwertigen Inkremental-Drehgeber, Modell E6C2-CWZ6C. Dieses robuste Gerät mit einem Außendurchmesser von 50 mm ist auf dauerhafte Zuverlässigkeit und Leistung ausgelegt. Es verfügt über dedizierte integrierte Schaltkreise (ASICs), die eine hervorragende Störfestigkeit gewährleisten.
Seine solide Konstruktion umfasst eine Edelstahlwelle für maximale Stabilität und ein stoßfestes Metallgehäuse. Kompakt und leicht, lässt er sich einfach installieren. Das Gerät arbeitet mit einer Eingangsspannung von 5 bis 26 V DC (Open-Collector-Ausgang) und bietet verschiedene Ausgangsmodi: Spannung, Open Collector, Komplementär, Gegentakt, Langleitung, Differenzial und Gabelausgang mit den Ausgangsphasen A, B und Z.
Die Druckwelle hat einen Durchmesser von 8 mm und wird mit einem Standardkabel von 2 Metern Länge geliefert.
Es ist eine breite Palette an Auflösungen verfügbar (100, 200, 300, 360, 400, 500, 600, 1000, 1024, 1200, 2000, 2500, 3600, 5000 Impulse/Umdrehung) – bitte geben Sie Ihre gewünschte Auflösung bei der Bestellung an.Die Verkabelung ist einfach: Braunes Kabel für 5–26 V DC (+), Blau für 0 V (-), Schwarz für Phase A, Weiß für Phase B, Orange für Phase Z und der Schirmgeflecht für Masse.
(NC).**Wichtigste technische Daten:**
* Phasenverschiebung zwischen den Ausgängen A und B: 90°±45°.
* Ausgangskonfiguration: NPN Open Collector.
* Ausgangskapazität: Max. Spannung 30 VDC; Max. Synchronstrom 35 mA.
* Maximale Ansprechfrequenz: 100 kHz.
* Maximale Drehzahl: 6000 U/min.
* Anlaufdrehmoment: max. 0,9 mNm.
* Zulässige Wellenbelastung: Radial 50 N, Axial 30 N.
* Integrierte Schutzfunktionen: Kurzschluss- und Verpolungsschutz.
* Betriebstemperaturbereich: -10 °C bis 70 °C.
* Hervorragende Vibrations- und Stoßfestigkeit.
**Lieferumfang:**

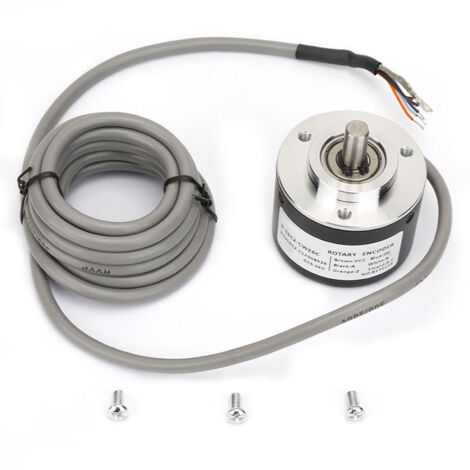

Sie erhalten 1 Encoder, 3 Befestigungsschrauben und 1 Bedienungsanleitung.
Eigenschaften
- MarkeMIXHOME
- OT-SensorJa
- ManoMano Art.-NrME210914647
- MMID196738132306
- HerstellerreferenzYC0408-YM9257
- EAN1210990990291
