5A MPPT-Solarladeregler für 9V-, 12V-, 18V- und 24V-Batterien

Willkommen in unserem Shop!

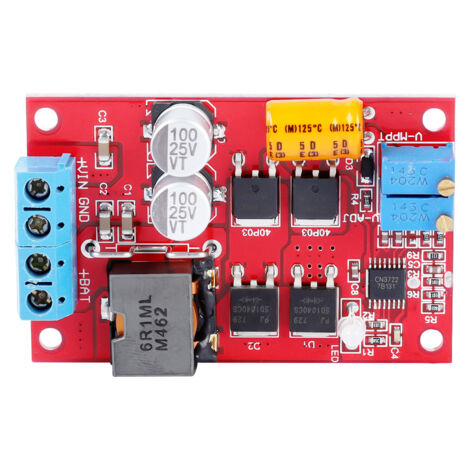

Entdecken Sie unser intelligentes MPPT-Solarlademanagementmodul, einen Hochleistungs-Laderegler zur Optimierung der Energie Ihrer Solarmodule. Dieses Modul ist standardmäßig in der 5-A-Version (Version A) erhältlich. Es misst 6 x 3,5 cm und wiegt ca. 47 Gramm.

**Hauptmerkmale:**

- **Echte MPPT-Technologie (Maximum Power Point Tracking)**: Gewährleistet eine hocheffiziente Nachführung des maximalen Leistungspunktes der Solarzellen. Der Ausgangsstrom ist höher als der Modulstrom und ermöglicht so das Laden mit bis zu 100 W. Kompatibel mit einer Eingangsspannung von 8 V bis 28 V. Wir empfehlen, jedes Solarmodul mit einem Modul auszustatten.

Mehrere Module können parallel geschaltet werden, um den Ladestrom zu erhöhen. **Flexible Ausgangsspannungseinstellung:** Stufenlos einstellbare Ausgangsspannung von 5 V bis 26 V. Automatische CC/CV-Regelung (Konstantstrom/Konstantspannung). Unterstützt das Laden von Lithium- (Einzelzellen oder Mehrzellen-), Lithium-Eisenphosphat- (LiFePO4) und Bleiakkumulatoren sowie die Versorgung von Hochleistungs-LEDs. – **Umfassendes Lademanagement**: Intelligentes und vollständiges Batterielademanagement, inklusive Erhaltungsladung für tiefentladene Akkus. – **PWM-Schaltfrequenz**: 300 kHz für effiziente Wandlung. – **Einstellung des Konstantladestroms**: Definiert über einen externen Widerstand. – **Statusanzeigen**: Zwei LEDs (rot für Ladevorgang, blau für vollständig geladen, dauerhaft rot/blau blinkend, wenn kein Akku angeschlossen ist). – **Sanftanlauffunktion**: Sanfter Start bei geringer Leistung. – **Robustes Design**: Verwendet hochfrequente Dual-MOS-Transistoren mit niedrigem Innenwiderstand und zwei Hochstromdioden (10 A), eine flache Leistungsinduktivität und spezielle Elektrolytkondensatoren mit niedrigem ESR-Wert. Eingebaute Schutzmechanismen gegen Verpolung am Eingang und gegen Rückstrom am Ausgang. Extrem niedriger Eigenverbrauch.

**Detaillierte Spezifikationen:**

- **Farbe:** Rot

- **Material:** Leiterplatte (PCB)

- **Eingangsspannung:** DC 8-28 V (AC-Eingang nicht unterstützt)

- **Ausgangsspannung:** DC 5-26 V, nicht stufenlos einstellbar

- **Maximaler Ausgangsstrom:** Version A: 5 A / Version B: 2 A (Standardlieferung: Version A, 5 A)

- **Kompatible Batterien:** 6-V- oder 12-V-Batterien, 8,4-V-/12,6-V-/16,8-V-Lithium-Batterien (2 bis 4 Zellen in Reihe), 7,2-V-/10,8-V-/14,4-V-Lithium-Eisenphosphat-Batterien.

- **Minimale Spannungsdifferenz:** 1 V (Abwärtswandler) Modul)

- **Leerlaufstrom**: 3 mA

- **Umwandlungswirkungsgrad**: Maximal 93 %, Spitzenwert 95 % (variiert je nach Sonneneinstrahlung)

- **Lademodus**: Automatisches, dreistufiges intelligentes Laden. Passt den Strom automatisch an die verfügbare Solarenergie an.

- **Betriebstemperatur:** Industriequalität, von -40 °C bis +85 °C

- **Regelgenauigkeit:** Ladung: ±1 % / Spannung: ±0,5 %

- **Anschlüsse:** Schraubklemmenblock

**Lieferumfang:**

1 x MPPT-Ladereglermodul.

**Wichtiger Sicherheitshinweis:**

Stellen Sie vor der ersten Verwendung die Ausgangsspannung ein und überwachen Sie die Batteriespannung, um ein Überladen zu vermeiden! Laden Sie keine Lithiumbatterien ohne integrierten Schutzschaltkreis. Dieses Produkt eignet sich ideal für 9V/12V/18V/24V-Solarmodule, Windkraftanlagen, Solarstraßenlaternen und zum Laden von Nickel-Cadmium-, Nickel-Metallhydrid- und Lithium-Ionen-Akkus. Dank des echten MPPT-Designs können Sie bis zu 30 % mehr Solarenergie nutzen als mit einem herkömmlichen PWM-Regler. So wird verhindert, dass die Spannung des Solarmoduls durch den Akku absinkt. Das Gerät schaltet sich tagsüber automatisch ein und nachts in den Standby-Modus für einen vollautomatischen Betrieb.
