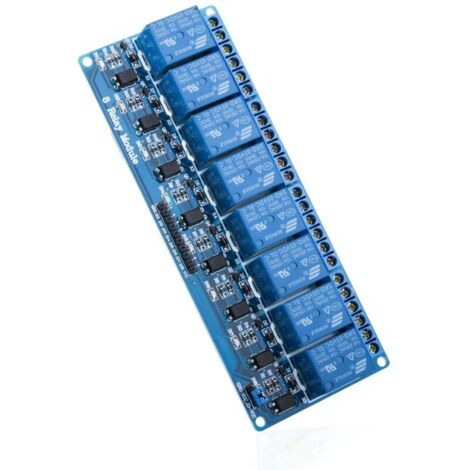

5V DC 8-Kanal-Relaismodul mit Optokoppler für Mega 1280 DSP Arm PIC AVR STM32 Raspberry Pi
'/%3E%3C/svg%3E)
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
8-Kanal-5-V-DC-Relais-Schnittstellenplatine. Jeder Kanal benötigt einen Steuerstrom von 70 mA; ausgestattet mit Relais, die für hohe Ströme geeignet sind. 230 V AC 10 A, 30 V DC 10 A
Jedes Relais verfügt über einen Öffner- und einen Schließerkontakt. Die Kontaktierung kann per Jumper ausgewählt und an +1 TTL oder Masse angeschlossen werden.
Mit Betriebsanzeige; jeder der 8 Kanäle verfügt über eine Statusanzeige. Integrierte Freilaufdiode zum Ausgleich der Spulenwicklung.
Standardschnittstelle, die direkt von einem Mikrocontroller (8051, AVR, PIC, DSP, ARM, MSP430, TTL-Logik) angesteuert werden kann.
Die 8 Kanäle sind optisch isoliert, sicher, zuverlässig und störungsfrei.
Weit verbreitet für alle MCU-Steuerungen, im Industriebereich, SPS-Steuerungen und in der Hausautomation mit 8-Kanal-Relaismodul. 8-Kanal-DC-5V-Relaismodul mit Optokoppler. • Verfügbare Schaltleistung von 10 A trotz der kleinen Bauform für hochdichte Leiterplattenmontage. • UL- und TÜV-anerkannt. • Kunststoffmaterial ausgewählt für hohe Temperaturbeständigkeit und bessere Beständigkeit gegenüber chemischen Lösungen. • Abgedichtete Ausführungen erhältlich. • Einfache magnetische Relaisschaltung für niedrige Massenproduktionskosten. • Weit verbreitet für Haushaltsgeräte, Büromaschinen, Audiogeräte, Automobile usw. (TV-Receiver-Fernbedienung, Monitoranzeige, Anwendungen mit hohem Stromverbrauch in Audiogeräten). • Produktbeschreibung: • Produktname: 8-Kanal-Relaismodul; Ausgangskanäle: 8Stromversorgung: 5 V; Lastspannung: AC 250 V 10 A, DC 30 V 10 A
Gesamtabmessungen: 137 mm x 56 mm x 17 mm (L x B x H);
Durchmesser der Befestigungslöcher: 3 mm;
Mittenabstand der Befestigungslöcher: 132 x 50 mm (L x B);
Material: Elektrische Bauteile
Gewicht: 122 g;
Lieferumfang: 1 x 8-Kanal-Relaismodul
Eigenschaften
- MarkeENOWELIR
- Länge13.7 cm
- Breite56 mm
- Höhe17 mm
- Leistung12 W
