5V DC Piezoelektrisches Vibrationssensor-Klopfschaltermodul mit Digital-/Analogausgang

Willkommen in unserem Shop!

Dieses analoge Vibrationssensormodul ist ein präzises und vielseitiges Messwerkzeug, ideal für Ihre Elektronik- und Interaktionsprojekte. Es basiert auf einem piezoelektrischen Keramikpad und arbeitet nach dem Prinzip der inversen Transformation: Die auf den Sensor einwirkende mechanische Vibration erzeugt ein proportionales elektrisches Signal.

Es ist für die Verwendung mit speziellen Sensor-Erweiterungsplatinen konzipiert und ermöglicht so eine präzise Messung über analoge Eingänge. Dadurch lassen sich interaktive Projekte realisieren, die mit Stößen und Vibrationen arbeiten, wie beispielsweise die Entwicklung elektronischer Drum-Pads.

Das Modul bietet zwei Arten von Ausgängen:

- **AO-Ausgang (Analog)**: Verbinden Sie diesen Ausgang mit einem analogen Eingang Ihres Controllers (z. B. A0). Die Ausgangsspannung variiert mit der Vibrationsintensität. Durch die Überwachung dieser Werte über einen seriellen Monitor können Sie komplexe interaktive Aktionen auslösen.

Mit einem integrierten Potentiometer lässt sich die Empfindlichkeit gegenüber der Vibrationsamplitude präzise einstellen (links drehen für geringe, rechts für hohe Empfindlichkeit). Die Empfindlichkeit ist so hoch, dass sie auf Atmung oder Klopfen reagiert. **DO (Digital TTL) Ausgang:** Dieser Ausgang liefert ein TTL-Logiksignal, das durch eine LED am Modul angezeigt wird. Das gültige Signal ist ein HIGH-Pegel. Er kann eine signifikante Last steuern und liefert einen Ausgangsstrom von bis zu 1 A, ausreichend, um beispielsweise Hochleistungs-LEDs direkt zu versorgen.

**Technische Daten:**

- Produkttyp: Vibrationssensormodul

- Betriebsspannung: 5,0 V (DC)

- Schnittstellentyp: Duale analoge (AD) und digitale (DO) Schnittstelle

- AD-Ausgang: Analoges Signal (variable Spannung)

- DO-Ausgang: Digitales TTL-Signal (High/Low-Pegel)

- Betriebstemperaturbereich: -10 °C bis +70 °C

- Abmessungen: ca. 20 x 20 mm / 0,8 x 0,8 Zoll

- Gewicht: ca. 4,5 g / 0,2 oz

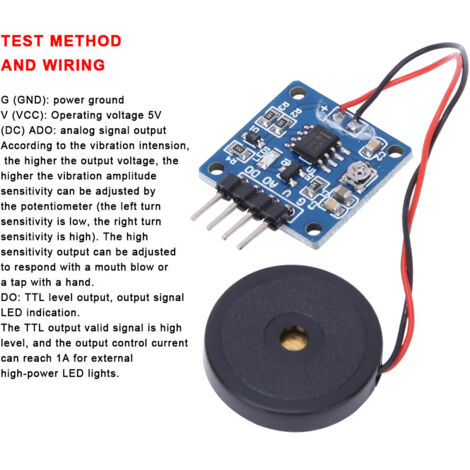

**Test- und Verdrahtungsmethode:**

- **G (GND)**: Masseanschluss.

- **V (VCC)**: 5 V (DC) Versorgungsspannung.

- **AO**: Analoges Ausgangssignal. Die Spannung steigt mit der Vibrationsstärke.

- **DO**: Digitales TTL-Ausgangssignal. Die LED leuchtet, wenn das Signal aktiv ist (HIGH-Pegel).

**Lieferumfang:**

- 1 x Vibrationssensormodul
