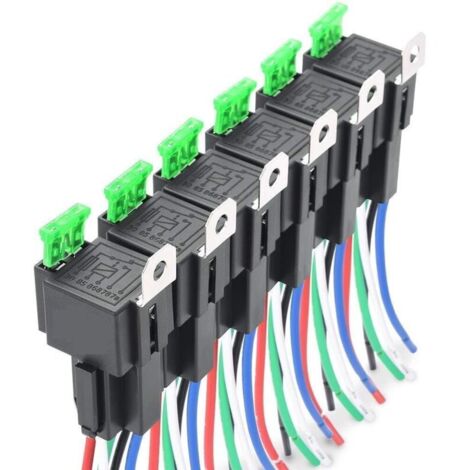

6-teiliger 12V 30A Sicherungs-Relais-Schalterkabelbaum mit ATO/ATC-Flachsicherung, 5-poligen SPST-Kfz-Elektrorelais mit hochbelastbaren 14 AWG-Kabeln

Relais automobiles intégrés dans une prise de fusible avec fusible à lame de 30 A inclus, pas besoin d'un porte-fusible séparé, ce qui permet d'économiser de l'espace et de l'argent. Fils 14AWG robustes pour le contact principal

Les prises de relais sont livrées avec des fils de couleur pour un câblage pratique des charges/accessoires. Noir - Masse (85), Rouge - VDC (30), Blanc - Déclenchement (86), Bleu - Sortie N/O (87)

La conception imbriquée d'une fente mâle-femelle unique sur chaque bord de prise, facile à connecter tous les relais ensemble, offrant une installation propre et soignée

12V DC (Max 14V DC) et 30A Capacité de commutation élevée. Relais SPST (unipolaire unipolaire) à 5 broches de style Bosch. Le support de montage en métal sur le relais électrique facilite l'installation

Large gamme d'utilisation, très utilisée pour les feux de voiture, les phares antibrouillard, les essuie-glace, le démarreur, les ventilateurs, les haut-parleurs, les systèmes de contrôle de traction, etc.

La description

Certains appareils automobiles comme les guignols, les démarreurs et les phares ont besoin de beaucoup de courant pour fonctionner.

Si la tension de fonctionnement est très élevée, il est facile de provoquer un choc électrique pour les opérateurs.

Si le courant de fonctionnement est grand, générera beaucoup de chaleur pour br?ler le commutateur.

Le relais automobile est un dispositif de contr?le électronique, généralement utilisé dans un circuit de contr?le automatique.

C'est en fait un "commutateur automatique" qui contr?le un courant important à travers un faible courant.

Application:

Convient à toutes les automobiles et appareils équipés d'une source d'alimentation de 12 volts CC.

Utilisé dans les phares de travail, les feux de brouillard, le démarreur, les essuie-glaces, les ventilateurs, les haut-parleurs, le verrouillage central, l'alarme, les vitres électriques, etc.

Instruction des relais et prises de harnais:

-85: connecté au chassis au sol. Sert de connexion de masse commune pour activer et magnétiser la bobine interne.

-86: connecté à une entrée positive 12V CC. C'est à cet endroit qu'un commutateur connecté à une entrée CC 12 V sera connecté au relais.

Lorsque l'alimentation est envoyée au relais via la broche 86, le circuit est complété par la broche 85 connectée à une masse commune, qui active et magnétise la bobine interne.

-87: Contact normalement ouvert, également appelé NO.La connexion entre la broche 87 et la broche 30 est réalisée uniquement lorsque la bobine interne est activée ou magnétisée.

-30: Contact commun pouvant être connecté à une entrée d'alimentation 12V CC ou au chassis relié au sol en fonction de l'application souhaitée.

Contenu du produit:

6 x relais

6 x harnais de relais

6 x fusibles à lame
