Allgemeine Beschreibung

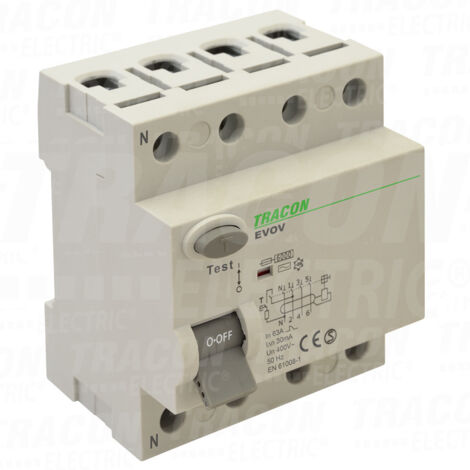

Ein Fehlerstromschutzschalter ist eine Schutzeinrichtung in elektrischen Anlagen, die vor Stromschlägen schützt, indem sie Isolationslecks in Stromkreisen erkennt. Er funktioniert durch den Vergleich der Stromstärke in zwei Leitern – dem stromführenden und dem neutralen Leiter. Unter normalen Bedingungen sollte die Stromstärke in beiden Leitern gleich sein. Im Falle eines Isolationslecks, d. h. eines Erdschlussstroms, wird die Stromstärke in den Leitern ungleich, wodurch der Fehlerstromschutzschalter auslöst und den Stromkreis unterbricht. Ein Fehlerstromschutzschalter ist für die elektrische Sicherheit in Anlagen unerlässlich, da er Unfälle verhindert und vor Stromschlägen schützt.Technische daten
- Bemessungsspannung: 400 V
- Bemessungsstrom: 63 A
- Bemessungsisolationsspannung Ui: 500 V
- Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
- Montage: DIN Schiene
- Empfindlichkeit: AC
- Selektiver Schutz: Nein
- Kurzschlussfestigkeit (Icw): 6 kA
- Spannungsart: AC
- Frequenz: 50 Hz
- Schutzart (IP): IP20
- Breite in Modulanzahl: 4
- Umgebungstemperatur im Betrieb: -25–55 °C
- Anschließbarer Leiterquerschnitt: 2,5–25 mm²
