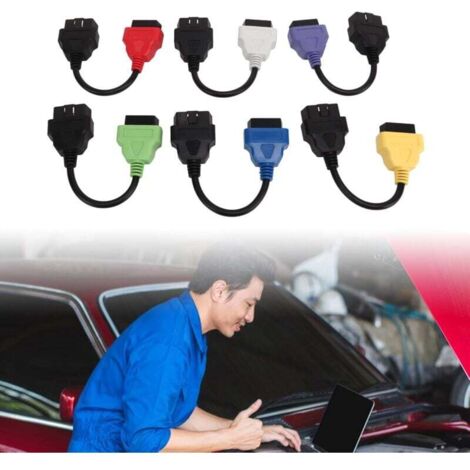

6Pcs OBD2 MultiECUScan Adapter Kabel für ECU Diagnose Werkzeug Ersatz

• Grün-Rot-Gelb-Adapter: Die grünen ABS-Servolenkungsadapterkabel haben Zugriff auf die ABS- und Servolenkungssysteme, der rote SRS-Adapter führt zu den SRS-Systemen, der gelbe CAN-Adapter führt zu den Low-Speed-CAN-Systemen.
• Lila-Blau-Grau-Kabel: Der violette Haubenadapter hat Zugriff auf das elektrische Haubensystem, das blaue Steuermodulkabel auf erweiterte Funktionen, das graue Basissteuermodul auf grundlegende Funktionen.

• Beschreibung:
• Grünes Adapterkabel (für MultiECUScan / Ersatz für Fiat EcuScan Adapter 1) = Motor, ABS, Servolenkung
• Rotes Adapterkabel (für MultiECUScan / Ersatz für Fiat EcuScan Adapter 2) = SRS
• Gelbes Adapterkabel (für MultiECUScan / Ersatz für Fiat EcuScan Adapter 3) = CAN
• Lila Adapterkabel (für MultiECUScan / Ersatz für Fiat EcuScan Adapter 4) = Abdeckung motorisiert
• Blaue Adapterkabel (für MultiECUScan / Ersatz für Fiat EcuScan 5 Adapter) = Steuermodul
• Graue Adapterkabel (für MultiECUScan / Ersatz für Fiat EcuScan 6 Adapter) = Basis-Steuermodul

1. Grüne ABS-Servolenkungs-Adapterkabel („Adapter 1“ auf der MultiECUScan-Website)
- Entwickelt, um den Zugriff auf die ABS- und Servolenkungssysteme unterstützter Fahrzeuge zu ermöglichen. Der Adapter hat zur einfachen Identifizierung an einem Ende einen grünen Stecker.
Mit diesem Adapter wird Pin 7 des Diagnosetools mit den Pins 1, 7, 9 und 12 des Fahrzeugs verbunden.
2. Rotes SRS-Adapterkabel (Adapter 2 auf der MultiECUScan-Website)
– Ermöglicht den Zugriff auf SRS-Systeme bei unterstützten Fahrzeugen.
Der Adapter hat zur einfachen Identifizierung an einem Ende einen roten Stecker.
Mit diesem Adapter wird Pin 7 des Diagnosetools nur mit Pin 3 des Fahrzeugs verbunden.
3. Gelbes CAN-Adapterkabel (Adapter 3 auf der MultiECUScan-Website)
- Ermöglicht den Zugriff auf Low-Speed-CAN-Systeme unterstützter Fahrzeuge.
Der Adapter hat zur einfachen Identifizierung an einem Ende einen gelben Stecker.
Mit diesem Adapter verbinden Sie die Pins 6 und 14 des Diagnosetools mit den Pins 1 und 9.
Am Fahrzeug werden jeweils die 2,1 m des Diagnosegeräts mit den 3,6 m des Fahrzeugs verbunden.
4. Violettes Motorhauben-Adapterkabel (Adapter 4 auf der MultiECUScan-Website)
- Ermöglicht den Zugriff auf das elektrische Motorhaubensystem unterstützter Fahrzeuge.
Der Adapter hat zur einfachen Identifizierung an einem Ende einen violetten Stecker.
Mit diesem Adapter wird Pin 7 des Diagnosetools mit den Pins 7, 8, 11 und 13 des Fahrzeugs verbunden.
5. Das blaue Steuermodul-Adapterkabel ermöglicht den Zugriff auf erweiterte Fahrzeugfunktionen (z. B. Multimedia, Toter-Winkel-Sensoren usw.).
6. Das graue Adapterkabel für das Basissteuermodul dient zum Zugriff auf grundlegende Fahrzeugfunktionen (z. B. Scheinwerfer, Parksteuerung, ABS, elektrische Lenkung usw.).
