7-poliger 12-V-Anhängerstecker-Tester, Diagnosegerät für Anhängerkupplungsstecker, Schwarz

Willkommen in unserem Shop!

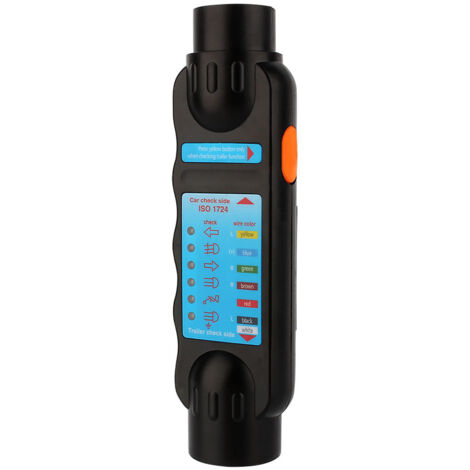

Dieser Anhängertester ist das unverzichtbare Diagnosewerkzeug, um den Zustand der Elektrik Ihres Anhängers schnell und einfach zu überprüfen. Er wird an einem Ende an die 7-polige Steckdose des Anhängers und am anderen Ende an den 7-poligen Stecker des Autos angeschlossen und bietet so höchsten Bedienkomfort.

Dank des ergonomischen Griffs liegt er optimal in der Hand und ermöglicht die sofortige Erkennung von Fehlern im elektrischen System, egal ob am Zugfahrzeug, Anhänger, Wohnwagen oder Fahrradträger. Hergestellt aus robustem ABS-Kunststoff und Kupfer, ist er langlebig und hält jahrelang.

Ideal für den gewerblichen und privaten Gebrauch, Werkstätten, Auto- und Anhängervermietungen sowie Zubehörhändler.

**Details und Lieferung:**

Sie erhalten **1 7-poligen Anhängertester** (Artikelnummer K4216). Die Abmessungen betragen ca. 20 cm Länge, 5 cm Breite und 4 cm Höhe. Es wird eine 9-V-Batterie benötigt (nicht im Lieferumfang enthalten, separat erhältlich).

**Gebrauchsanweisung:**

* **Zum Testen eines Anhängers (Wohnwagen, Fahrradträger):**

1. Schließen Sie den Anhängerstecker an das Testgerät an.

2. Drücken Sie den gelben Knopf an der Seite des Testgeräts.

3. Bei korrekter Verkabelung leuchten alle LEDs. Jede LED entspricht einer Funktion (EN 1724):

* 1. Blinker links (gelb)

* 2. Nebelscheinwerfer oder Dauerplus (blau)

* 3. Masse (weiß)

* 4. Blinker rechts (grün)

* 5. Rücklicht rechts (braun)

* 6. Bremslicht links (rot)

* 7. Rücklicht links (schwarz)

* *Achtung: Pin 2 kann entweder für einen Nebelscheinwerfer oder für eine Dauerplus-Verbindung verwendet werden.*

4. Leuchtet eine LED nicht, ist das entsprechende Kabel defekt. Wenn keine LEDs leuchten, ist das Massekabel beschädigt oder alle Glühbirnen sind defekt.

* **So testen Sie ein Auto oder Wohnmobil:**

1. Stecken Sie den Tester in die Steckdose des Autos.

2. Drücken Sie den gelben Knopf.

3. Wenn die Verkabelung in Ordnung ist, leuchten alle LEDs.

4. Sie können auch jede Funktion einzeln testen:

* Aktivieren Sie den linken Blinker (nachdem Sie die Zündung eingeschaltet haben). Die entsprechende gelbe LED sollte mit der gleichen Frequenz blinken. Andernfalls ist die Verkabelung des linken Blinkers fehlerhaft.

* Wiederholen Sie den Vorgang für den rechten Blinker, das Standlicht, die Nebelscheinwerfer und die Bremslichter.

**Tipp:** Mit einem Verlängerungskabel von ca. 4 Metern können Sie die Funktionen bequemer vom Fahrersitz aus testen.

*Hinweis: Dieses Produkt ist für den europäischen Markt geeignet. Bitte prüfen Sie vor der Bestellung die Kompatibilität Ihrer Anschlüsse.*
