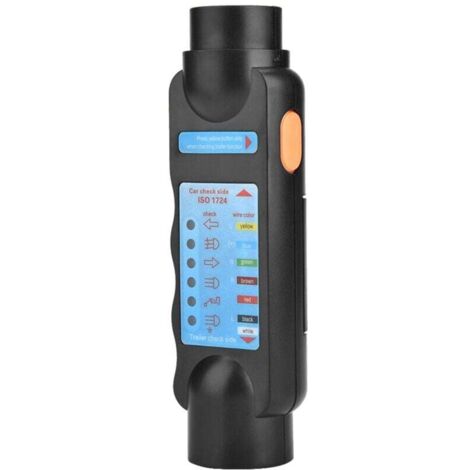

7-poliger Anhängertester, 12-V-Anhängerlichttester, Kabelverdrahtungskreis-Diagnosewerkzeuge, für Wohnwagen, Wohnmobile

Merkmal:

Hergestellt aus hochwertigem ABS-Material für maximale Haltbarkeit.

Synchronisierte Anzeige des Rücklichtsignals von Anhänger und Wohnmobil.

Plug-and-Play-Design macht Schneiden oder Spleißen überflüssig.

Anhängerstecker nach europäischem Standard, einfach zu verwenden und zu lagern.

Weitgehend geeignet für Anhänger, Wohnmobil usw.

Spezifikation:

• Zustand: Neu
• Kontaktmaterial: Kupfer
• Isolatormaterial: Kunststoff
• Gehäusematerial: Kunststoff
• Farbe: Wie abgebildet
• Paketgewicht: Ca. 174g
• Ausstattung: Für Sattelauflieger/Anhänger/Wohnmobil

Lieferumfang:

1 x 7-poliger Anhängertester

Funktion und Anleitung:

• Anhänger (kann auch ein Wohnwagen oder Fahrradträger sein)
• Stecken Sie den Stecker in den Testeranschluss.
• Drücken Sie die gelbe Taste an der Seite des Testers.

Wenn die Verkabelung in Ordnung ist, leuchten alle LEDs Die Funktion der einzelnen LEDs ist wie folgt (siehe auch 1724):

• 1. Blinker links (gelb);
• 2. Nebelscheinwerfer oder 12V (blau);
• 3. Masse (weiß);
• 4. Blinker rechts (grün);
• 5. Rücklicht rechts (braun);
• 6. Bremslicht links (rot)
• 7. Rücklicht links (schwarz).

Achtung: Pin 2 kann entweder für ein Nebelschlusslicht oder für einen permanenten 12V-Anschluss verwendet werden.

Wenn eine LED nicht leuchtet, ist das entsprechende Kabel defekt. Wenn nicht alle LEDs leuchten, ist das Massekabel beschädigt oder alle Glühbirnen defekt.

Auto, Wohnmobil

• 1. Stecken Sie den Tester in die Steckdose des Autos.
• 2. Drücken Sie die gelbe Taste an der Seite des Testers.
• 3. Wenn die Verkabelung in Ordnung ist, leuchten alle LEDs. Wiederholen Sie Schritt 4 wie zuvor.

Sie können auch die Funktionen jedes Pins an der Buchse testen.

• 1. Schalten Sie den linken Blinker ein (nachdem Sie den Zündschlüssel gedreht haben).
• 2. Die entsprechende LED sollte mit der gleichen Frequenz blinken. Tut sie das nicht, ist die Verkabelung des linken Blinkers fehlerhaft oder unterbrochen.
• 3. Wiederholen Sie die Schritte 1 und 2 für den rechten Blinker, das Rücklicht, das Nebellicht und die Bremslichter.
• Mit einem +/- 4 m langen Verlängerungskabel können Sie die Funktionen einfacher vom Fahrersitz aus testen.

Hinweis:

• 1. Eine professionelle Installation wird dringend empfohlen!
• 2. Da nicht alle Monitore gleich kalibriert sind, kann die Farbe auf den Fotos leicht vom tatsächlichen Objekt abweichen. Bitte nehmen Sie das Original als Standard.
• 3. Bitte beachten Sie, dass der neue und der alte Typ dieses Produkts
• nach dem Zufallsprinzip versendet werden. Vergewissern Sie sich vor der Bestellung, dass es Ihnen nichts ausmacht.
