Allgemeine Beschreibung

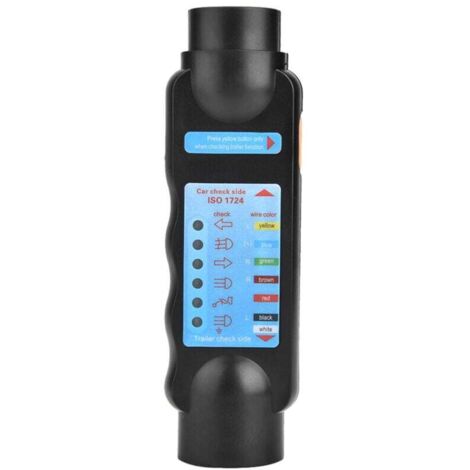

Der 7-polige Anhängertester ist ein unverzichtbares Diagnosewerkzeug für Wohnwagen und Wohnmobile. Er ermöglicht eine einfache Überprüfung der Kabelverdrahtung und der Lichtsignale von Anhängern. Dank des Plug-and-Play-Designs ist er benutzerfreundlich und erfordert kein Schneiden oder Spleißen von Kabeln. Der Tester ist aus hochwertigem ABS-Material gefertigt, was für maximale Haltbarkeit sorgt.Technische daten
- Zustand: Neu
- Kontaktmaterial: Kupfer
- Isolatormaterial: Kunststoff
- Gehäusematerial: Kunststoff
- Paketgewicht: Ca. 174 g
Installation
- Stecken Sie den Tester in den Testeranschluss des Anhängers oder Fahrzeugs.
- Drücken Sie die gelbe Taste an der Seite des Testers.
Anwendung
Der Anhängertester kann für folgende Anwendungen verwendet werden:
- Überprüfung der Verkabelung von Anhängern, Wohnwagen oder Fahrradträgern.
- Testen der Funktionen jedes Pins an der Buchse, indem Sie die entsprechenden Lichter aktivieren und die LEDs des Testers beobachten.
Wenn die Verkabelung in Ordnung ist, leuchten alle LEDs. Die Funktion der einzelnen LEDs ist wie folgt:
- 1. Blinker links (gelb)
- 2. Nebelscheinwerfer oder 12V (blau)
- 3. Masse (weiß)
- 4. Blinker rechts (grün)
- 5. Rücklicht rechts (braun)
- 6. Bremslicht links (rot)
- 7. Rücklicht links (schwarz)
Achtung: Pin 2 kann entweder für ein Nebelschlusslicht oder für einen permanenten 12V-Anschluss verwendet werden. Wenn eine LED nicht leuchtet, ist das entsprechende Kabel defekt. Wenn nicht alle LEDs leuchten, ist das Massekabel beschädigt oder alle Glühbirnen defekt.
Weitere Informationen
- Eine professionelle Installation wird dringend empfohlen.
- Die Farbe auf den Fotos kann leicht vom tatsächlichen Objekt abweichen.
- Bitte beachten Sie, dass der neue und der alte Typ dieses Produkts nach dem Zufallsprinzip versendet werden.
