8-Kanal-Fußbodenheizungsregler (kabelgebunden)

8-Kanal kabelgebundener LINE-Fußbodenheizungsregler

Der LINE-Fußbodenheizungsregler ist eine moderne, kabelgebundene Lösung zur Steuerung von Warmwasserheizungssystemen in Wohn- und Gewerbegebäuden. Durch die Unterstützung von bis zu 8 unabhängigen Heizzonen ermöglicht das Gerät eine präzise Temperaturregelung in jedem Raum und sorgt so für thermischen Komfort genau dort, wo er benötigt wird.

Das Gerät wurde im Hinblick auf Stabilität, Zuverlässigkeit und maximale Kompatibilität mit gängigen Heizsystemen entwickelt. Es ist mit Gasheizkesseln, Umwälzpumpen, Zonenventilen, Mischvorrichtungen und externen Zeitschaltuhren kompatibel.

Diese Kombination ermöglicht die Erstellung umfassender und flexibler Heizsysteme, die intelligent auf die aktuellen Bedürfnisse der Nutzer reagieren. Funktionsprinzip des LINE-Fußbodenheizungs-Regelsystems

Der LINE-Regler fungiert als zentrale Vermittlungseinheit zwischen Raumthermostaten und Aktoren, die am Fußbodenheizungsverteiler montiert sind. Jede Zone kann unabhängig gesteuert werden, wodurch sich unterschiedliche Temperaturen in verschiedenen Bereichen des Gebäudes einstellen lassen – z. B. wärmer im Badezimmer und kühler im Schlafzimmer. Der Regler selbst ist nicht mit der App verbunden. Die Temperaturregelung erfolgt über Thermostate, die mit dem Regler verkabelt werden müssen. Ein unglaublicher Vorteil des Reglers ist die Möglichkeit, WLAN-Thermostate und Thermostate mit ZigBee-Protokoll anzuschließen.

Nachdem der Regler das Signal vom Thermostat empfangen hat, aktiviert er den entsprechenden Kanal, startet den thermoelektrischen Stellantrieb und – falls erforderlich – die Umwälzpumpe oder den Heizkessel. Dadurch wird Wärme nur dann zugeführt, wenn sie tatsächlich benötigt wird, was die Energieeffizienz deutlich erhöht und die Lebensdauer des gesamten Systems verlängert.

Integrierte LED-Anzeigen informieren über den aktuellen Betriebszustand der einzelnen Zonen und erleichtern so die Diagnose und die laufende Überwachung der Anlage.

Vorteile des kabelgebundenen LINE-Fußbodenheizungsreglers

• Unterstützung von bis zu 8 unabhängigen Heizzonen - volle Temperaturkontrolle in jedem Raum, Möglichkeit der Installation von 10 Stellantrieben pro Zone (vorher sind überbrückte elektrische Leitungen erforderlich) Steuerung).
• Integration mit der Hauptwärmequelle – gleichzeitige Steuerung von Pumpe und Kessel.
• Präzise Temperaturhaltung – stabiler thermischer Komfort ohne Schwankungen und Überhitzung der Räume.
• Geringerer Energieverbrauch – automatische Anpassung des Systembetriebs an den tatsächlichen Bedarf.
• Universelle Kompatibilität – Kompatibilität mit den meisten gängigen Thermostaten und Heizgeräten.
• LED-Anzeigen – schnelle visuelle Information über den Betriebszustand der einzelnen Zonen.

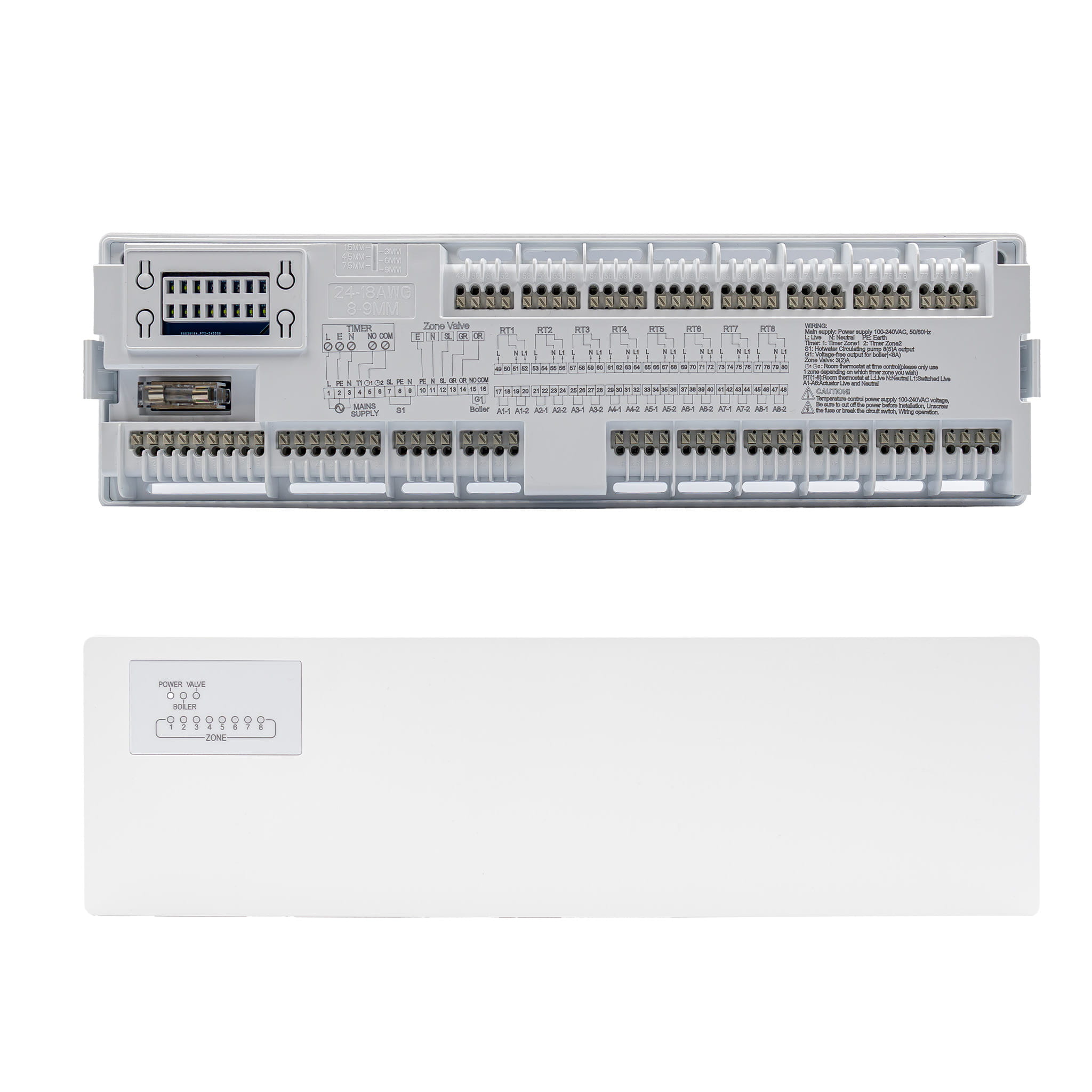

• Einfache Installation – übersichtliche Anordnung der Anschlüsse und Markierungen erleichtert die Installation durch einen Elektriker oder Heizungsinstallateur.
• Robuste Konstruktion – Zuverlässigkeit und langfristiger Betrieb unter allen Bedingungen.

Effizienz und Einsparungen

Der Einsatz des Reglers im System ermöglicht dank dedizierter Kanäle auch die Optimierung der Betriebszyklen von Umwälzpumpe und Heizkessel. Dies führt zu einer längeren Lebensdauer dieser Komponenten und einem höheren Bedienkomfort des Systems und vereint Modernität, Komfort und Zuverlässigkeit.

Dank seiner durchdachten Betriebslogik ermöglicht der LINE-Regler eine deutliche Reduzierung des Energieverbrauchs, da die Heizung nur dann aktiviert wird, wenn eine bestimmte Zone sie benötigt. Dadurch wird das unnötige Aufheizen leerer Räume vermieden, was zu niedrigeren Heizkosten und einer geringeren Belastung der Wärmequelle führt.

Thermoelektrische Stellantriebe sind in unserem Angebot als separate Produkte erhältlich, sodass Sie Ihre Anlage problemlos um zusätzliche Stromkreise erweitern können.

Technische Daten:

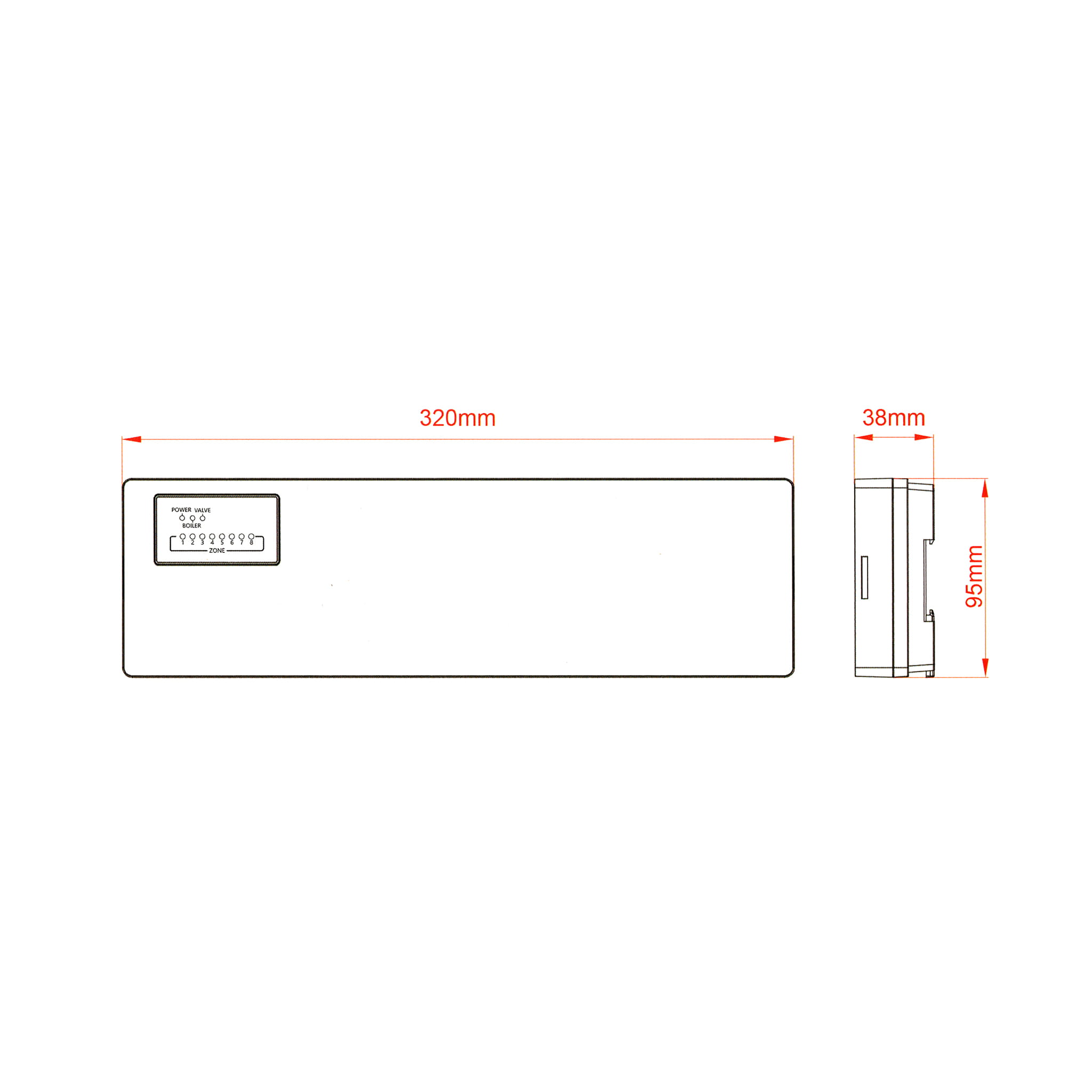

• Abmessungen: 320 x 95 x 38 mm
• Montageart: DIN-Schienen-/Wandmontage
• Versorgungsspannung Regler: 100–240 V AC, 50/60 Hz
• Gesamtbelastbarkeit Regler: max. 10 A
• Anzahl der einzeln steuerbaren Heizkreise: max. 8
• Anzahl der Aktoren pro Zone: max. 2
• Betriebstemperatur: -20 °C ~60 °C
• Farbe: Weiß

Automatische Steuerung von Heizkessel und Pumpe

Der Heizungsregler LINE verfügt über zusätzliche Kanäle zum Anschluss und zur automatischen Steuerung der Pumpe und des Heizkessels. Die Geräte werden automatisch aktiviert, sobald einer der Reglerkanäle eingeschaltet wird. Zum Schutz der Pumpe erfolgt dies mit einer Verzögerung von 180 Sekunden. Selbstverständlich schalten sich Heizkessel und Pumpe ab, wenn keine Räume beheizt werden müssen.

Befindet sich der Heizkessel weit entfernt vom Fußbodenheizungsregler, kann ein zusätzlicher potentialfreier Heizkesselregler verwendet werden. Dieser Regler kann auch zur Steuerung des Ofenbetriebs in Abhängigkeit von Signalen von zwei oder mehr Heizungsreglern verwendet werden, beispielsweise von solchen, die sich auf verschiedenen Etagen eines Gebäudes befinden. In diesem Fall kann durch Erstellen einer Szene in der Tuya-App, die den Ofen startet, sobald die Temperatur in einem Raum unter einen festgelegten Wert fällt. Das Signal zum Abschalten der Heizung wird gesendet, sobald die eingestellte Temperatur in jedem Raum erreicht ist.

Erweiterte Funktionen, vielfältige Anschlussmöglichkeiten und umfangreiche Möglichkeiten zur Szenengestaltung machen den LINE Fußbodenheizungsregler zur idealen Lösung für die Heizungssteuerung in Wohnungen und mehrgeschossigen Gebäuden.

Steuern Sie Ihre Heizung von überall in der Welt

Planen Sie einen Urlaub? Haben Sie eine unerwartete Reise? Dank des LINE Fußbodenheizungsreglers können Sie Ihre Heizung sowohl von unterwegs als auch bequem vom Sofa aus steuern.

< < <

Sparen Sie Geld mit dem Fußbodenheizungsregler

Heizkosten sind ein fester Bestandteil des Haushaltsbudgets und machen angesichts der aktuellen Steigerungen der Kohle-, Gas- und Strompreise einen immer größeren Teil davon aus.

Wir können Heizkosten senken unter anderem durch intelligente Temperaturregelung, die sich nach Raumnutzung und Tageszeit richtet.

Mit dem Fußbodenheizungsregler können wir beispielsweise im Flur, wo wir uns weniger aufhalten, eine niedrigere Temperatur einstellen als im Wohnzimmer oder Schlafzimmer während des Schlafens. Erhebliche Einsparungen lassen sich auch erzielen, indem man die Temperatur im Haus senkt, wenn die Haushaltsmitglieder arbeiten oder zur Schule gehen. Laut Expertenberechnungen führt eine Reduzierung der Temperatur in einem beheizten Raum um nur 1 °C zu einer Einsparung von 5–6 % der gesamten Heizkosten. Es sei hinzugefügt, dass der genannte Temperaturunterschied praktisch nicht wahrnehmbar ist und daher unseren thermischen Komfort nicht beeinträchtigt.
