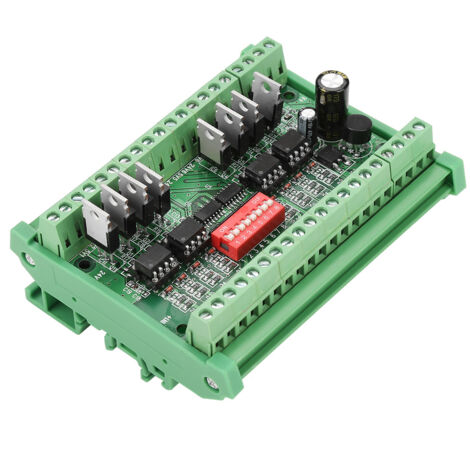

8-Kanal-NPN/PNP-zu-NPN-Rechtecksignal-Pegelwandler, 5 V/24 V, 10 MHz

Dieser Pegelwandler dient primär der Anbindung von speicherprogrammierbaren Steuerungen (SPS) oder Mikrocontrollern (MCUs), der Pegelwandlung von Signalen externer Schaltungen oder der Pegelwandlung zwischen Steuerschaltungen. Dank eines Isolationschips mit 10 MHz Bandbreite kann dieses Modul bis zu acht Kanalsignale gleichzeitig wandeln und gewährleistet so hohe Geschwindigkeit und Signalintegrität. Das Modul wandelt ein 5-V-Eingangssignal in ein 24-V-Signal und umgekehrt. Es kann außerdem ein 5-V-Signal auf 5 V oder ein 24-V-Signal auf 24 V wandeln und isoliert die Ein- und Ausgangssignale mittels eines Optokopplers, wodurch die Störfestigkeit der Schaltung verbessert wird. Der Eingangspegel ist über einen DIP-Schalter einstellbar. Der 24-V-Ausgang ist ein NPN-Ausgang mit einem Ausgangsstrom von 1,5 A. Das Modul integriert eine Wandlungs- und Verstärkungsschaltung und bietet dadurch eine hohe Signalqualität und starke Ansteuerleistung. Es ist kompatibel mit gemeinsamen Kathoden- oder Anodenanschlüssen und entspricht den europäischen und japanischen SPS-Schnittstellenstandards. Es wird mit Wechsel- oder Gleichstrom betrieben und verfügt über eine Betriebsanzeige. Bei einer Ausgangsspannung von 24 V handelt es sich um einen NPN-Ausgang mit offenem Kollektor (OC) und einer maximalen Belastbarkeit von 1 A. Der 24-V-Ausgang ist ein NPN-Ausgang mit offenem Kollektor. Zum Testen des Ausgangs muss ein Widerstand, typischerweise 10 kΩ, hinzugefügt werden. Bei der Umwandlung des Signals auf 24 V muss die Eingangsspannung 24 V betragen. Zur Montage können vier M3-Abstandshalter (nicht im Lieferumfang enthalten) verwendet werden. Technische Daten: Modell: 8-5V24V-D; Kanäle: 8; Eingang: NPN- oder PNP-Rechtecksignal, 5 V oder 24 V; Ausgang: NPN-Rechtecksignal, 5 V oder 24 V; Abmessungen: ca. 11,3 × 8,5 × 5 cm; Gewicht: ca. 185 g / 6,5 oz Schalter SW1 SW2 SW3 SW4 SW5 SW6 SW7 SW8 Eingang 5V Pegel EIN EIN EIN EIN EIN EIN EIN EIN Eingang 24V Pegel AUS AUS AUS AUS AUS Lieferumfang: 1 x Pegelwandler
1. Dieses Modul wandelt ein 5V-Eingangssignal in ein 24V-Signal um und umgekehrt. 2. Es wandelt außerdem ein 5V-Signal in ein anderes 5V-Signal oder ein 24V-Signal in ein anderes 24V-Signal um und trennt die Eingangs- und Ausgangssignale mittels eines Optokopplers, wodurch die Störfestigkeit der Schaltung verbessert wird. 3. Der Eingangspegel ist über einen DIP-Schalter einstellbar. Der 24V-Ausgang ist ein NPN-Ausgang mit einem Ausgangsstrom von 1,5A. Er verfügt über eine Wandlungs- und Verstärkungsschaltung, die für hervorragende Signalqualität und hohe Leistungsfähigkeit sorgt. Kompatibel mit gemeinsamen Kathoden- oder gemeinsamen Anodenanschlüssen, entspricht er den europäischen und japanischen SPS-Schnittstellenstandards.
