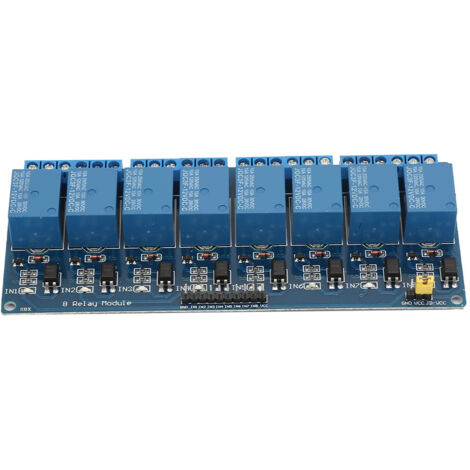

8-Kanal optoisoliertes 12V-Relaismodul, Schnittstellenplatine für Arduino Raspberry Pi (Automatisierungssteuerung)

Willkommen in unserem Shop! Dieses Hochleistungs-Relaismodul ist die ideale Lösung für Ihre Steuerungs- und Automatisierungsprojekte. Es ist auf maximale Vielseitigkeit ausgelegt, unterstützt die Steuerung durch alle Mikrocontroller und lässt sich nahtlos in industrielle Anwendungen, SPS-Systeme (Speicherprogrammierbare Steuerungen) oder Smart-Home-Anwendungen integrieren. Ausgestattet mit 8 robusten Relais, die hohe Ströme schalten können: bis zu 10 A bei 250 V AC oder 30 V DC. Jeder Kontakt ist unabhängig verdrahtet, was optimale Sicherheit und Zuverlässigkeit gewährleistet. Das Modul verfügt über eine Standardschnittstelle zur einfachen Erweiterung auf verschiedenen Entwicklungsboards und vorgebohrte Befestigungslöcher für eine einfache Installation. Dadurch ist es mit gängigen Plattformen wie 51, AVR und ARM kompatibel. Hauptmerkmale: Entspricht internationalen Sicherheitsstandards mit Isolationskerben zwischen Steuer- und Lastbereich. Doppelseitige FR-4-Leiterplatte, gefertigt mit hochwertigen SMD-Bauteilen. LED-Anzeige für den Status jedes Relais (leuchtet bei Aktivierung). Ein Low-Level-Signaleingang an einem Triggeranschluss verbindet den gemeinsamen Anschluss (COM) mit dem normalerweise offenen Anschluss (NO). Kann eine Vielzahl von Geräten und Lasten direkt steuern. Bietet 8 normalerweise offene (NO) und 8 normalerweise geschlossene (NC) Kontakte. Blaue KF301-Klemmenblöcke für einfaches Verlegen von Steuerkabeln.

Detaillierte Spezifikationen:

Versorgungsspannung: 5 V oder 12 V (bei Bestellung auszuwählen).

Modulabmessungen: 138 mm (L) x 56 mm (B) x 18,5 mm (H).

Gewicht: 115 g.

Durchmesser der Befestigungslöcher: 3,1 mm.

Abstand der Befestigungslöcher: 131 mm x 49,5 mm.

Anschlussdiagramm:

VCC: An den Pluspol der Stromversorgung (5 V oder 12 V) anschließen.

GND: An den Minuspol der Stromversorgung anschließen.

IN1 bis IN8: Signaltriggeranschlüsse (aktiver Low-Pegel).

Relaisausgänge (12-V-Schnittstelle)

Pins):

NO1 bis NO8: Normalerweise offene Kontakte. Im Ruhezustand offen, bei Aktivierung des Relais mit COM kurzgeschlossen.

COM1 bis COM8: Gemeinsame Kontakte.

NC1 bis NC8: Normalerweise geschlossene Kontakte. Im Ruhezustand mit COM kurzgeschlossen, bei Aktivierung des Relais offen.

Sie erhalten: 1 Relaismodul.
