Produktinformationen
Beschreibung

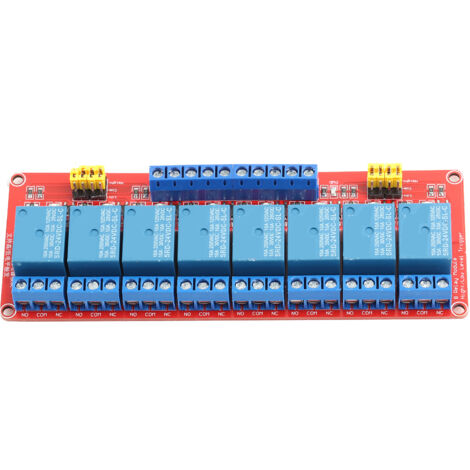

Willkommen in unserem Shop! Dieses vielseitige 8-Kanal-Relaismodul zeichnet sich durch robuste Leistung und zuverlässige Steuerung aus. Dank Optokoppler-Isolation bietet es eine verbesserte Ansteuerbarkeit und einen stabilen Betrieb bei einem sehr niedrigen Triggerstrom von nur 5 mA. Wählen Sie die für Ihr Projekt optimale Betriebsspannung: 5 V, 12 V oder 24 V. Jeder der acht Kanäle lässt sich flexibel per Jumper steuern, sodass Sie zwischen hohem und niedrigem Triggermodus wählen können. Ein fehlertolerantes Tastendesign gewährleistet Sicherheit: Bei Unterbrechung der Steuerleitung bleibt das Relais im letzten Zustand und schaltet nicht versehentlich ein. Zur eindeutigen Anzeige des Betriebszustands verfügt das Modul über eine grüne Betriebsanzeige und acht rote LEDs pro Relaiskanal. Benutzerfreundlichkeit wird großgeschrieben. Die intuitive Schnittstelle ermöglicht den direkten Anschluss über Schraubklemmen und vereinfacht so die Verdrahtung. Das Modul verfügt über vier Befestigungslöcher für eine sichere und einfache Montage.
**Technische Daten:** *
**Gewicht:** 118 g *
**Relais-Kontaktbelastbarkeit:** AC 250 V/10 A, DC 30 V/10 A pro Kanal *
**Modulabmessungen (L x B x H):** 141,5 x 50 x 18,5 mm *
**Durchmesser der Befestigungslöcher:** 3,1 mm; Lochabstand: 136 x 44,5 mm *
**Betriebsspannung:** 5 V, 12 V oder 24 V (bitte wählen Sie Ihre Option)
**Modulanschlüsse:** *
**DC+ / DC-:** An die Plus- und Minus-Anschlüsse Ihres Netzteils anschließen. *
**IN1 - IN8:** Steuersignaleingänge für die Kanäle 1 bis 8.
**Relaisausgänge (insgesamt 24 Schnittstellen):** *
**COM1–COM8:** Gemeinsamer Anschluss für jedes Relais. *
**NO1–NO8:** Öffneranschluss. Der Stromkreis ist geöffnet, bis das Relais angesteuert wird. *
**NC1–NC8:** Schließeranschluss. Der Stromkreis ist geschlossen, bis das Relais angesteuert wird.
**Triggerpegelwahl (über Jumper auf den Stiftleisten S1–S8):** *
"COM" mit "LOW" verbinden: Das Relais wird durch ein LOW-Signal ausgelöst. *
"COM" mit "HIGH" verbinden: Das Relais wird durch ein HIGH-Signal ausgelöst.
**Lieferumfang:** *
1 x 8-Kanal-Relaismodul
**Technische Daten:** *
**Gewicht:** 118 g *
**Relais-Kontaktbelastbarkeit:** AC 250 V/10 A, DC 30 V/10 A pro Kanal *
**Modulabmessungen (L x B x H):** 141,5 x 50 x 18,5 mm *
**Durchmesser der Befestigungslöcher:** 3,1 mm; Lochabstand: 136 x 44,5 mm *
**Betriebsspannung:** 5 V, 12 V oder 24 V (bitte wählen Sie Ihre Option)
**Modulanschlüsse:** *
**DC+ / DC-:** An die Plus- und Minus-Anschlüsse Ihres Netzteils anschließen. *
**IN1 - IN8:** Steuersignaleingänge für die Kanäle 1 bis 8.
**Relaisausgänge (insgesamt 24 Schnittstellen):** *
**COM1–COM8:** Gemeinsamer Anschluss für jedes Relais. *
**NO1–NO8:** Öffneranschluss. Der Stromkreis ist geöffnet, bis das Relais angesteuert wird. *
**NC1–NC8:** Schließeranschluss. Der Stromkreis ist geschlossen, bis das Relais angesteuert wird.
**Triggerpegelwahl (über Jumper auf den Stiftleisten S1–S8):** *
"COM" mit "LOW" verbinden: Das Relais wird durch ein LOW-Signal ausgelöst. *
"COM" mit "HIGH" verbinden: Das Relais wird durch ein HIGH-Signal ausgelöst.
**Lieferumfang:** *
1 x 8-Kanal-Relaismodul
Eigenschaften
- MarkeALLAUVE
- Länge15 cm
- MaterialKunststoff
- FarbeMehrfarbig
- Art des KontaktsNormalerweise Geöffnet
