8-Wege-Multifunktions-Lernfernbedienung, Ersatz-Funkrelaisempfänger

Willkommen in unserem Shop!

Entdecken Sie unseren 8-Kanal-12V-Fernschalter – eine vielseitige und zuverlässige Steuerungslösung für Ihre Projekte. Dieses Steuermodul vereint durchdachtes Design mit hochwertigen Komponenten für einen stabilen und langlebigen Betrieb.

Aufgebaut auf einem High-End-Mikrocontroller (MCU) mit wiederbeschreibbarem Flash-Speicher bietet es hohe Flexibilität. Die Relaisansteuerung erfolgt über einen Hochstrom-IC, der eine besonders stabile Mehrkanalsteuerung gewährleistet. Die Klemmenblöcke sind mit Schraubbolzen und robusten Laschen ausgestattet und aus hochisolierendem Kunststoff gefertigt.

Das Empfängermodul verwendet einen hochempfindlichen und vollständig integrierten IC für zuverlässigen Empfang.

Das kompakte Design beeinträchtigt weder die robuste Leistung noch den stabilen Betrieb, was durch zahlreiche Testzyklen bestätigt wurde. Es verbessert die Arbeitseffizienz erheblich, indem es die Mehrkanalsteuerung komfortabler und einfacher gestaltet.

**Detaillierte Spezifikationen:**

* Typ: 8-Wege-Fernschalter mit Lernfunktion

* Modell: CJR-1208

* Betriebsspannung: 12 V DC

* Arbeitsfrequenz: 433 MHz

* Gesamtlastleistung: 500 W

* Reichweite der Fernbedienung: 100 Meter (im Freien)

* Betriebsmodi: Tippbetrieb, Selbstverriegelung, Verriegelung

* Gewicht: ca. 208 Gramm

* Abmessungen der Leiterplatte: ca. 10 x 8 x 2,8 cm

**Lieferumfang:**

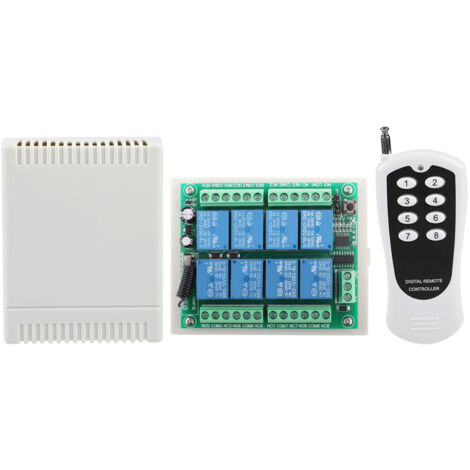

Sie erhalten 1 Fernschalter mit 8 Kanälen und Lernfunktion sowie 1 Fernbedienung.

**Kurzanleitung:**

1. **Einschalten:** Schließen Sie ein 12-V-Gleichstromnetzteil an die Klemmen „+“ und „-“ an. Die LED-Anzeige leuchtet auf.

2. **Koppeln (Lernen):** Drücken Sie die Lerntaste (KEY) auf der Steuereinheit. Die LED-Anzeige erlischt und zeigt damit an, dass sich der Mikrocontroller im Lernmodus befindet. Drücken Sie eine beliebige Taste der Fernbedienung mit der gleichen Frequenz. Die LED blinkt viermal und leuchtet dann dauerhaft. Dies bestätigt die erfolgreiche Kopplung.

3. **Testen:** Verwenden Sie die gekoppelte Fernbedienung. Das entsprechende Relais auf der Steuereinheit wird entsprechend der gewählten Funktion aktiviert. Die Steuereinheit gibt ein Schaltsignal aus. Für einen aktiven Ausgang ist eine externe Verkabelung erforderlich.

**Funktionsauswahl (über Jumper):**

* Funktion 1: 8 Kanäle instantan (Jumper nicht verbunden).

* Funktion 2: 8 Kanäle verriegelnd (Pins 1 und 2 kurzschließen).

* Funktion 3: 8 Kanäle verriegelnd (Pins 3 und 4 kurzschließen).

* Funktion 4: 4 Kanäle instantan + 4 Kanäle verriegelnd (Pins 1 & 2 und 3 & 4 kurzschließen).

**Hinweise:**

Die Maße können aufgrund manueller Messung geringfügig abweichen. Alte und neue Versionen dieses Produkts werden nach dem Zufallsprinzip versendet.
