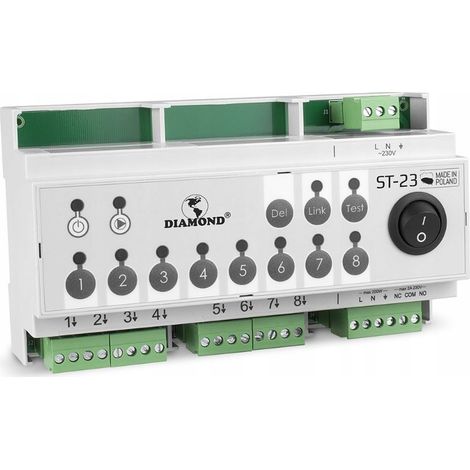

8-ZONEN-DRAHTLOS-STEUERPLATINE ST-23

STEUERLEISTE FÜR FUSSBODENHEIZUNGSAKTOREN: 8 ZONEN, DRAHTLOS (RTH8DPRO)

KAT.-NR. ST-23

Drahtlose Steuerleiste für Fußbodenheizungsaktoren zur Installation in Schaltkästen. AURATON 8D PRO RTH funktioniert mit drahtlosen Temperaturreglern. Ermöglicht die gleichzeitige Steuerung der Zentralheizungspumpe und des Heizgeräts.

Funktionen

• 8 Heizzonen.
• An jede Zone können bis zu 3 AURATON TE 230- oder AURATON TE 230PRO-Aktoren angeschlossen werden.
• Jede Heizzone wird von einem drahtlosen AURATON-Temperaturregler überwacht (z. B. 200R, R25R, R30R, 3021R, T-1)
• Einfach zu verwenden und auf einer DIN-Schiene zu montieren.
• Steuerung der Umwälzpumpe der Zentralheizung
• Steuerung des Zentralheizungskessels über ein Relais mit potentialfreien Kontakten.
• Für die Verwendung mit drahtlosen Temperaturreglern konzipiert.
• Zur einfacheren Installation sind die Anschlüsse mit abnehmbaren Klemmen ausgestattet. Sie können vor dem Herstellen der Kabelverbindungen vom Regler getrennt werden.
• Ausgestattet mit einer TEST-Funktion – damit können Sie die Signalreichweite kompatibler drahtloser Geräte überprüfen.

Technische Daten

Stromversorgung: 230VAC 50Hz

Anzahl der unabhängig geregelten Heizzonen: 8

Möglichkeit der Zuweisung von maximal: 8 drahtlosen Thermostaten

Belastbarkeit der 230V-Kopfsteuerungsausgänge: 30 W pro Zone bis zu 3 AURATON-Stellantriebe

Belastbarkeit der CH-Pumpenleistung: 230V 200 W

Relaisbelastbarkeit: 230V AC, 2A (potentialfreie Kontakte COM, NO, NC)

Leistungsaufnahme: ca. 1,5 W

Betriebssignalisierung: optisch (Dioden) und akustisch

Montageort: Hutschienengehäuse

Zusatzfunktionen: LMS-Funksignaltestermodus

RTH-Funkfrequenz: 868 MHz

RTH-Betriebsreichweite: in einem typischen Gebäude mit Standardwandkonstruktion – ca. 30 m im freien Feld – bis zu 300 m
