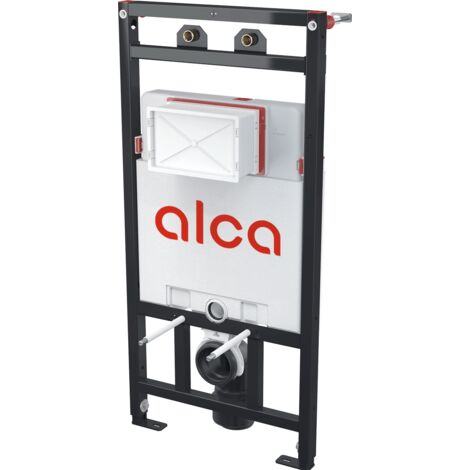

Alca - Vorwandinstallation für Spüle, mit Unterputzspülkasten, Bauhöhe 1,07 m A108F/1100

Einbaurahmen mit Spülkasten für Ablaufgarnitur DN90/110 und Mischer

• für die Montage von Wandbeschlägen
• für Hängeauslauf mit Ankerbolzenabstand bis 420 mm und Ablauf Ø90/110
• Zur Montage vor einer tragenden Wand oder einer Gipskartonwand

Eigenschaften

• für die Steckdose der Wandarmatur
• Eingebauter Spülkasten ermöglicht die Spülung des Auslaufs
• höhenverstellbare Trennwände
• Schwenkbare Stange zur Montage von Wandbeschlägen mit einem Abstand von 65-150 mm
• Eckventil mit Anschluss an das Mepla-Rohrleitungssystem
• Die Rahmenkonstruktion ermöglicht die Verankerung an einer separaten, ausreichend tragfähigen Gipskartonwand oder vor einer tragenden Wand
• Das installierte System wird mit Gipskartonplatten verkleidet, und es sind keine zusätzlichen Verstärkungs- oder Verankerungselemente erforderlich
• die Konstruktion der Styropor-Dämmung verhindert die Entstehung von Tau auf der Oberfläche des Spülkastens und reduziert die Übertragung von Vibrationen in die Wand
• Zweimengenspülung unabhängig einstellbar mit Hygienereserve
• werkzeuglose Wartungsarbeiten
• Wasseranschluss von hinten/oben in der Mitte
• Spülkasten ist aus einem Stück gefertigt und garantiert eine 100%-Dichtheit
• Servicelochabdeckung vereinfacht die Installation und verhindert das Eindringen von Feuchtigkeit und Schmutz
• verstellbare, ausziehbare Beine im Bereich von 0-200 mm
• Einbautiefe einstellbar von 20-95 mm
• Bautiefe 125 mm, mit Ablaufbogen 160 mm
• Material: pulverbeschichtetes Metall

Technische Parameter

• Wasseranschluss von hinten oder von oben über Befestigungslöcher G1/2"
• Funktionswasserdruckbereich 0,05 - 0,8 MPa
• empfohlener Wasserdruckbereich 0,3 - 0,6 MPa
• große Spülung 6 - 9 l
• kleine Spülung 2,5 - 3,5 l
• Standardeinstellung für große Spülung: 6 l
• Standardeinstellung für kleine Spülung: 3 l
• Hygienische Reserve: 3 l
• Fassungsvermögen des Spülkastens: 9 l
• Belastungstest: 400 kg

Lieferumfang:

• Spülkasten mit Füll- und Ablaufarmatur
• Selbsttragender Rahmen
• 1/2" Wasseranschlussarmatur mit integriertem Schell 1/2"-3/8" Eckventil
• Befestigungssatz: Schraube Ø8×60 - 4 Stück, Dübel Ø12 - 4 Stück
• Anschlussarmatur G1/2"-G1/2"
• Befestigungssatz für die Befestigung der Toilettenschüssel: Gewindestange M12 - 2 Stück, Unterlegscheiben - 4 Stück, Kappe - 2 Stück, Mutter - 2 Stück, Gewindeschutz - 2 Stück
• Abfallkrümmer HT 90/110 mit Dichtung
• Befestigungssatz: Schraube Ø8×60 - 4 Stück, Dübel Ø12 - 4 Stück
• Zulaufdichtung, Auslass aus Polypropylen, Wrap-around-Einsatz
• Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung
• Zweiteilige Servicelochabdeckung, leicht zu kürzen
