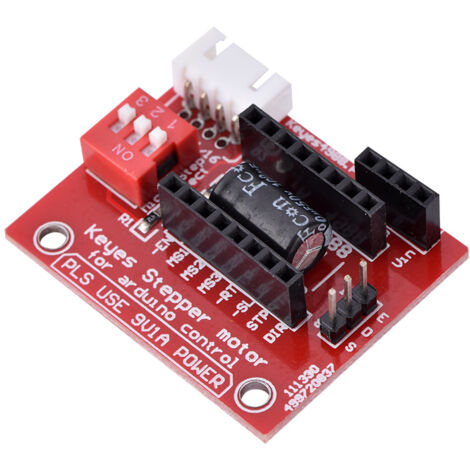

Diese Schrittmotor-Steuerplatine ist mit den Treibern A4988 und DRV8825 kompatibel. Sie ist kompakt und wiegt nur 9 Gramm. Die Farbe entspricht den Abbildungen.
**Wichtige Anschlusshinweise:**
1. **Achten Sie auf die Ausrichtung:** Installieren Sie den Treiber (A4988 oder DRV8825) unbedingt in der richtigen Ausrichtung auf der Platine. Eine falsche Installation kann zu Überhitzung und Zerstörung des Treibers führen und sogar Ihr Motherboard beschädigen.
2. **Jumper-Einstellung:** Stellen Sie den Jumper auf die Position „ON DP“. Diese Einstellung entspricht einem Mikroschritt von 1/16 mit einem A4988-Treiber bzw. 1/32 mit einem DRV8825-Treiber.
3. **Stromversorgung:** Schließen Sie den Jv-Stromversorgungsanschluss an Ihre Stromquelle an. Es benötigt sowohl eine Logikspannung von 5 V als auch eine Motorspannung zwischen 12 V und 24 V.
4. **Motor:** Schließen Sie Ihren Schrittmotor an den Jm-Anschluss an.
5. **Steuersignale:** Der Jc-Anschluss empfängt Steuersignale von Ihrem Controller (z. B. einem Arduino-Board). Die Pins sind wie folgt beschriftet:
* **E**: Freigabesignal
* **S**: Schrittsignal
* **D**: Richtungssignal
* **G**: Masse (GND)
**Lieferumfang:**
Sie erhalten eine A4988/DRV8825-kompatible Schrittmotor-Steuerplatine, ideal für 3D-Druck- oder CNC-Anwendungen.
Eigenschaften
- MarkeALLAUVE
- Menge pro Pack1
- FarbeMehrfarbig
- MaterialKunststoff
- ManoMano Art.-NrME101741765
- MMID752999208506
- HerstellerreferenzKZY0225[ym]-59825
- EAN8539899610615
