Abwärtswandler, Kommunikationsversion DPS3005 (DPS3005)

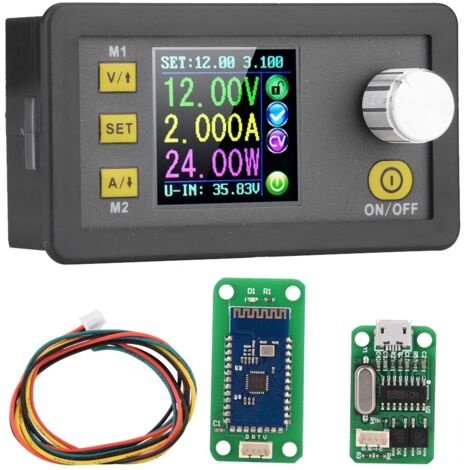

Hinweis: 1. Dies ist die Kommunikationsversion DPS3005/DPS5005. Die Kommunikationsschnittstelle befindet sich auf der Rückseite. 2. USB + Bluetooth bedeutet: DPS3005/DPS5005 + USB-Kommunikationsplatine + Bluetooth-Kommunikationsplatine. A: Installationsdatei und Software für den Host-Computer sind verfügbar. Kontaktieren Sie uns. B: Video-Tutorial zur Installation und Verbindung via USB und Bluetooth am Host-Computer: siehe RD Tech YouTube-Kanal. 3. DPS3005 und DPS5005 haben die gleichen Funktionen; lediglich die technischen Parameter (Spannung, Stromstärke usw.) unterscheiden sich. Wichtig: 1. Bitte laden Sie vor dem Kauf die Host-Computer-Software herunter und testen Sie sie. Bei Kompatibilität mit Ihrem Computer können Sie den Kauf abschließen. 2. Der Host-Computer ist nur mit Windows 7 und höher kompatibel. Eigenschaften: Dieses programmierbare Konstantspannungs- und Konstantstrom-Netzteilmodul integriert analoge und digitale Steuerfunktionen. Es verfügt über eine Backup-Funktion bei Stromausfall und kann 10 Gruppen voreingestellter Werte speichern. Es ermöglicht zudem den schnellen Abruf zweier Gruppen gespeicherter Werte. Im Vergleich zu einem herkömmlichen analogen Netzteil ermöglicht dieses Modul eine schnellere Ermittlung der benötigten Spannung oder des benötigten Stroms. Sein LCD-Display dient als digitales Voltmeter und Amperemeter. Sie können die voreingestellte Spannung, Eingangsspannung, Ausgangsspannung, voreingestellten Strom, Ausgangsstrom, Ausgangsleistung usw. ablesen. Der Anzeigebereich für den Ausgangsstatus gibt an, ob der Ausgang ein- oder ausgeschaltet ist, ob er mit konstanter Spannung oder konstantem Strom arbeitet, ob er sich im Normalbetrieb befindet, ob die Taste gesperrt ist oder nicht und welche Datengruppen aktuell verwendet werden. Über die Konfigurationsschnittstelle können Sie die Schwellenwerte für Überspannung, Überstrom und Überlastung sowie die Gesamtanzeige und die Helligkeit des LCD-Displays anpassen. Dieses Modul bietet zahlreiche Vorteile: kompakte Größe, fortschrittliche Funktionen, hervorragende Ablesbarkeit, einfache Bedienung, hohe Präzision, Standalone-Betrieb, Integration mit anderen Geräten und ein breites Anwendungsspektrum. Technische Daten: Modell (optional) DPS3005 DPS5005 Eingangsspannung: 6,00–40,00 V 6,00–55,00 V Ausgangsspannung: 0–32,00 V 0–50,00 V Ausgangsstrom: 0–5,000 A 0–5,000 A Ausgangsleistung: 0–160,0 W 0–250,0 W Spannungsauflösung: 0,01 V 0,01 V Stromauflösung: 0,001 A 0,001 A Abmessungen: 80 x 44 x 45 mm / 3,1 x 1,7 x 1,8 Zoll Gewicht: ca. 138 g / 4,9 oz Anschlüsse: IN+: Positiver Eingang, IN-: Negativer Eingang; OUT+: Positiver Ausgang, OUT-: Negativer Ausgang Hinweis: Der Eingangsspannungsbereich beträgt 6 bis 40 V DC. Die maximale Spannung beträgt 40 V. Bitte beachten Sie beim Umgang mit dieser Spannung einen Sicherheitsspielraum. Andernfalls kann das Gerät beschädigt werden. Die Stromversorgung muss Gleichstrom (DC) und nicht Wechselstrom (AC) mit 220 V liefern, da das Modul sonst beschädigt wird. Obwohl dieses Modul gegen Verpolung und Kurzschlüsse am Ausgang geschützt ist, ist es unbedingt erforderlich, die Anschlussanweisungen genau zu befolgen. Ein falscher Anschluss der Stromversorgung an den Ausgang zerstört das Modul. Bedienungsanleitung: Nach dem Anschließen der Stromversorgung wird zunächst eine Begrüßungsmeldung und anschließend die Hauptschnittstelle angezeigt. Stellen Sie die Ausgangsspannung und den Ausgangsstrom an der Hauptschnittstelle ein. Drücken Sie kurz die Taste V/UP, um die Spannungseinstellung aufzurufen. Drücken Sie anschließend das Codierungspotentiometer, um die Einstellung des Digitalwerts aufzurufen. Drehen Sie das Codierungspotentiometer im Uhrzeigersinn, um den Wert zu erhöhen, und gegen den Uhrzeigersinn, um ihn zu verringern. Um den Einstellmodus zu verlassen, drücken Sie kurz die Taste V/UP. Der voreingestellte Wert wird gespeichert. Wenn eine Minute lang keine Eingabe erfolgt, wird der Einstellmodus automatisch zurückgesetzt und der voreingestellte Wert ebenfalls gespeichert. Sie können den Ausgangsstrom mit der Taste A/Down anpassen. Konfigurieren Sie die Daten an der Konfigurationsschnittstelle. Drücken Sie auf der Hauptschnittstelle kurz die SET-Taste, um die Konfigurationsschnittstelle aufzurufen. Wählen Sie dort mit V/UP oder A/Down kurz U-SET oder I-SET aus und stellen Sie anschließend Ausgangsspannung und -strom wie auf der Hauptschnittstelle ein. Legen Sie die Schutzwerte fest. Wählen Sie S-OVP, S-OCP oder S-OPP, um die Werte für Überspannung, Überstrom bzw. Überlastung einzustellen. Sobald der eingestellte Wert erreicht ist, wird der Ausgang abgeschaltet. Drücken Sie anschließend kurz das Encoder-Potentiometer, um in den digitalen Einstellmodus zu gelangen. Drehen Sie das Potentiometer, um den Wert einzustellen. Um den Einstellmodus zu verlassen, drücken Sie kurz die SET-Taste. Passen Sie die Bildschirmhelligkeit an. Wählen Sie B-LED und drücken Sie anschließend kurz das Encoder-Potentiometer. Drehen Sie das Encoder-Potentiometer, um den gewünschten digitalen Wert einzustellen. Um die digitale Werteinstellung zu beenden, drücken Sie kurz die SET-Taste. Der LCD-Bildschirm verfügt über sechs Helligkeitsstufen (von 0 bis 5). Stufe 0 ist die dunkelste und Stufe 5 die hellste. Wählen Sie die für Sie passende Stufe. Konfigurieren und speichern Sie die angegebene Datengruppe. Verwenden Sie die Tasten Bild auf oder Bild ab, um M-PRE auszuwählen. Drücken Sie anschließend kurz das Drehpotentiometer, um in den Datengruppenauswahlmodus zu gelangen. Drehen Sie das Drehpotentiometer, um die anzuzeigende Datengruppe auszuwählen. Die gewünschte Datengruppe wird nun angezeigt. Drücken Sie anschließend das Drehpotentiometer, um den Ausgabestatus zu ändern. Drehen Sie das Drehpotentiometer, um EIN oder AUS auszuwählen. In der Position EIN wird die Datengruppe extrahiert, der Ausgabestatus bleibt jedoch unverändert. In der Position AUS wird die Datengruppe extrahiert, die Ausgabe jedoch deaktiviert. Um die Datenauswahl zu verlassen, drücken Sie kurz die Taste SET. Drücken Sie anschließend kurz die Tasten V/AUF oder A/AB, um zwischen den Seiten zu navigieren und die Daten anzupassen. Sobald die Datenkonfiguration abgeschlossen ist, halten Sie die Taste SET länger als 2 Sekunden gedrückt. Alle eingegebenen Daten werden automatisch in der ausgewählten Datengruppe gespeichert. Die Gruppennummer wird dann auf der rechten Seite des Bildschirms angezeigt. Drücken Sie abschließend kurz die Taste SET, um zur Hauptoberfläche zurückzukehren. Um den Standardausgang beim Start zu aktivieren oder zu deaktivieren, verwenden Sie die Tasten Bild auf oder Bild ab, um auf S-INI zuzugreifen, und drücken Sie anschließend kurz den Drehknopf, um in den Konfigurationsmodus zu gelangen. Die Position EIN aktiviert den Standardausgang beim Start; die Position AUS deaktiviert ihn. Funktionsbeschreibung: Aktivierung/Deaktivierung des Ausgangs. Sie können den Ausgang an jeder Schnittstelle mit der EIN/AUS-Taste aktivieren oder deaktivieren. Tastensperre zum Schutz vor versehentlicher Bedienung. Halten Sie an einer beliebigen Schnittstelle den Drehknopf länger als 2 Sekunden gedrückt, um alle Tasten zu sperren. Das Sperrsymbol erscheint dann auf der rechten Seite des Bildschirms. Um alle Tasten zu entsperren, halten Sie den Drehknopf länger als 2 Sekunden gedrückt. Das Entsperrsymbol erscheint dann auf der rechten Seite des Bildschirms. Es gibt zehn Datengruppen, M0 bis M9. Gruppe M0 ist die Standarddatengruppe beim Start. Wenn Sie die gewünschte Datengruppe aufrufen, wird Datengruppe M0 überschrieben und automatisch dort gespeichert. Um schnell auf die Datengruppen M1 oder M2 zuzugreifen, halten Sie die Taste V/AUF oder A/AB auf der Hauptschnittstelle länger als 2 Sekunden gedrückt. Die entsprechende Datengruppennummer wird anschließend rechts auf dem Bildschirm angezeigt. Um eine bestimmte Datengruppe auszuwählen, halten Sie die SET-Taste auf der Hauptschnittstelle länger als 2 Sekunden gedrückt. Die Datengruppennummer wird dann rechts auf dem Bildschirm angezeigt. Wählen Sie mit dem Codierungspotentiometer die gewünschte Datengruppe aus und drücken Sie anschließend kurz die SET-Taste, um sie auszuwählen. Lieferumfang: 1 Abwärtswandler, 1 Bluetooth-Karte, 1 USB-Karte, 1 Kommunikationskabel. 1. Das programmierbare Konstantspannungs- und Konstantstrom-Netzteilmodul vereint analoge und digitale Funktionen. 2. Dieses Modul verfügt über eine Speicherfunktion für Einstellungen, die bei Stromausfall die Speicherung von 10 voreingestellten Werten ermöglicht. 3. Im Vergleich zu herkömmlichen analogen Netzteilen ermöglicht es die schnellere Auswahl der benötigten Spannung oder des benötigten Stroms. 4. Das LCD-Display des Moduls zeigt die Funktionen eines digitalen Voltmeters und Amperemeters an. 5. Über die Konfigurationsschnittstelle können Sie die Schwellenwerte für Überspannung, Überstrom und Überlast sowie die Helligkeit des LCD-Displays anpassen.
