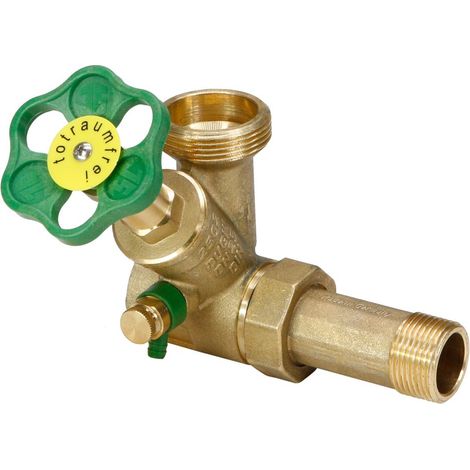

Schlösser Abzweig-T-Ventil, Freistromventil mit nichtsteigender Spindel, DN 25, Eingang 1", oberer Ausgang 1 1/2"

Schlösser Abzweig-T-Ventil, Freistromventil mit nichtsteigender Spindel, DN 25, Eingang 1", oberer Ausgang 1 1/2"

Die Anforderungen und technischen Spezifikationen an das Produkt sind der Norm DIN 1988 Technische Regeln für Trinkwasser - Installation zu entnehmen.

Es brauchen keine Verwendungshinweise beachtet zu werden.

0077002502001 Schlösser Abzweig-T-Ventil Freistrom nichtsteigende Spindel Werkstoff nach TrinkwV und UBA Gehäuse Messing Oberteil Messing Dichtungen EPDM Griffwerkstoff Polyamid Anschluss G 1 Mittenabstand 132mm variabel m. ablängbarem Zwischenstück: 108 bis 200mm 51mm Mindestvolumenstrom 1,75 l/s Betriebsdruck max. 16 bar (PN 16) Betriebstemperatur max. 90 Grad Zertifizierung DIN-DVGW Geräuschklasse 1 DN20 bis DN32 G-Gewinde ISO 228 Teil 1 Trinkwasserverordnung DIN EN 1717 Lieferumfang mit Entleerung Verbindungsverschraubung Techn.- u. Zertifikatsänd. vorbehalten Fabrikat Schlösser

Produktspezifikation

• Hersteller-Warengruppe: Warengruppe 1
• Hersteller-Produktgruppe: Abzweig-T-Ventil
• Hersteller-Artikelnummer: 0077002502001
• Montageart: Aufbau
• Baulänge: 145
• Ausführung: Verteiler/Sammler
• Bauhöhe: 178
• Bautiefe: 160
• Form: Durchgang mit geraden Abzweigen
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
• Mit Entlüftung: nein
• Werkstoff: Messing
• Mit Füll- und Entleerungshahn: ja
• Geeignet für Glykol: nein
• Anzahl der Abzweige: 1
• Mit Befestigungsmaterial: nein
• Länge Verteiler: 87
• Anzahl der Verzweigungsrichtungen: 1
• Venturidüse: ohne
• Geeignet für Ethanol: nein
• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 90
• Nenndurchmesser Anschluss 2: 1 Zoll (25)
• Rohraußendurchmesser Anschluss 1: 33,3
• Rohraußendurchmesser Anschluss 2: 30,3
• Länge Anschluss 1: 35
• Länge Anschluss 2: 110
• Arbeitslänge Anschluss 1: 16
• Arbeitslänge Anschluss 2: 18
• Geeignet für Pressluft: nein
• Anschluss Abzweigungen: Außengewinde zylindrisch BSPP (ISO 228-1)
• Mit Isolierung: nein
• Geeignet für Leitungswasser: ja
• Geeignet für Heizungswasser: nein
• Geeignet für Gas: nein
• Mit verstellbaren Bodenstützen: nein
• Mit Wandbefestigungsbügel: nein
• Nenndurchmesser Abzweigungen: 1 1/2 Zoll (40)
• Rohraußendurchmesser Abzweigungen: 44,9
• Arbeitslänge Verteiler: 14
• Länge Seitenarm: 87
• Arbeitslänge Abzweig 1: 14
• Mit Rückstromsicherung: nein
• Mit Füßen: nein
• Mit Absperrventil: ja
• Nenndurchmesser Anschluss 1: 1 Zoll (25)
• Geeignet für Kühlwasser: nein
• Systemgebunden: nein
• KOMO-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
• Montageart: Aufbau
• Baulänge: 145
• Ausführung: einfach
• Bauhöhe: 178
• Bautiefe: 160
• Form: Durchgang mit geraden Abzweigen
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
• Mit Entlüftung: nein
• Werkstoff: Messing
• Mit Füll- und Entleerungshahn: ja
• Geeignet für Glykol: nein
• Anzahl der Abzweige: 1
• Mit Befestigungsmaterial: nein
• Länge Verteiler: 87
• Anzahl der Verzweigungsrichtungen: 1
• Venturidüse: ohne
• Geeignet für Ethanol: nein
• Druckstufe Artikel: PN 10
• Max. Mediumtemperatur (Dauerbetrieb): 90
• Nenndurchmesser Anschluss 2: 1 Zoll (25)
• Rohraußendurchmesser Anschluss 1: 33,3
• Rohraußendurchmesser Anschluss 2: 30,3
• Länge Anschluss 1: 35
• Länge Anschluss 2: 110
• Arbeitslänge Anschluss 1: 16
• Arbeitslänge Anschluss 2: 18
• Geeignet für Pressluft: nein
• Anschluss Abzweigungen: Außengewinde zylindrisch BSPP (ISO 228-1)
• Mit Isolierung: nein
• Geeignet für Leitungswasser: ja
• Geeignet für Heizungswasser: nein
• Mit verstellbaren Bodenstützen: nein
• Mit Wandbefestigungsbügel: nein
• Nenndurchmesser Abzweigungen: 1 1/2 Zoll (40)
• Rohraußendurchmesser Abzweigungen: 44,9
• Arbeitslänge Verteiler: 14
• Länge Seitenarm: 87
• Arbeitslänge Abzweig 1: 14
• Mit Füßen: nein
• Mit Absperrventil: ja
• Nenndurchmesser Anschluss 1: 1 Zoll (25)
• Geeignet für Kühlwasser: nein
• Systemgebunden: nein
• KOMO-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
