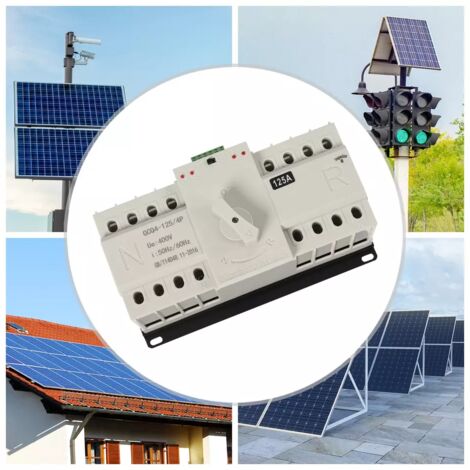

AC 400V 4P Automatischer Umschalter Dual Power Notstromschalter 125A

Anwendung

Geeignet für AC 60 Hz, Nennspannung 230 V/400 V, Nennstrom unter 125 A (2-adrig) – Stromleiter, Neutralleiter, duales Stromnetz usw. Die normale Stromquelle ist das städtische Stromnetz, während die Notstromquelle eine Solaranlage, eine Straßenlaterne, eine Batterie oder eine beliebige 230 V/400 V Wechselstromquelle sein kann. Es kann in Häusern, Hotels, Schulen, Restaurants, Banken, Krankenhäusern, Einkaufszentren, Hafenanlagen, in der mechanischen Produktion, bei der Brandbekämpfung, in Smart Homes, in der industriellen Automatisierung und an anderen Orten eingesetzt werden und eignet sich für die Installation in Höhen unter 6561,68 ft.

Spezifikation

Modell: GCQ4-125/4P

Farbe: Weiß

Stil: Modern

Formen: Rechteckig

Anzahl der Artikel: 1

Material: Kunststoff, Rotkupfer

Befestigungsart: Schraube

Montageart: Horizontal oder vertikal

Antriebsart: Drehantrieb

ATS-Stufe: CB-Stufe

Verwendungsstufe: AC-33iB

Umschaltzeit: ≤2S

Umschaltmodus: Self Cast

Betriebsmodus: automatisch und manuell

Anzeigefunktion: Leuchtanzeige

Stange: 4P

Bohrung: M6

Nennspannung: 400V

Nennfrequenz: 50/60Hz

Nennstrom: 125A

Betriebsspannung: AC 230V/400V

Nennkurzschlussstrom: 3KA

Montageteil: G

Endmontage: 06

Kalibrierung: S

Schutzart: IP54

Umgebungstemperatur: -5-40°C/23-104℉

Aufstellungsort: ＜2000 m/6561,68 ft Höhe

Querschnittsfläche des Kabels: 1,5-35 mm² /0,002-0,054 Zoll².

Einbaumaße (L*B): 20,7*12,5 cm/8,15*4,9 Zoll

Produktgröße: 22,5*13,6*10,9 cm/8,85*5,3*4,3 Zoll

Paketgröße: 27*18,5*15 cm/10,6*7,28*5,91 Zoll

Bruttogewicht: 1,65 kg/3,6 lbs

Lieferumfang

1* automatischer Doppelstromschalter

1* englische Bedienungsanleitung

Hinweise

1. Dieses Produkt ist mit einer Montagehalterung ausgestattet, die mit Schrauben befestigt werden muss und nicht mit Standard-DIN-Schienen verwendet werden kann. Bitte vergewissern Sie sich vor dem Kauf, dass es für Ihren Verteilerkasten geeignet ist.

2) Dieses Produkt kann keine Batterien ersetzen.

3) Bitte beachten Sie, dass der Schalter den Generator nicht ein- oder ausschalten kann.

4) Dieses Produkt ist Teil der elektrischen Wartungs- und Installationsarbeiten. Daher ist es wichtig, dass der Benutzer über eine Qualifikation als Elektriker verfügt und die erforderlichen Maßnahmen zum Unterbrechen der Stromversorgung und zum Schutz der Isolierung trifft.

5. Die normale/Standby-Stromversorgung muss eine Wechselstromversorgung mit 230 V/400 V sein. Handelt es sich um eine Gleichstrom- oder Niederspannungsversorgung, muss ein Wechselrichter verwendet werden, um diese in eine Wechselstromversorgung mit 230 V/400 V umzuwandeln. Während des Umwandlungsprozesses kann die Spule normalerweise mit 85 % bis 110 % der Nennbetriebsspannung betrieben werden. Wenn die Spannung in der Spule zu niedrig ist, kann sich die Spule erhitzen oder durchbrennen.

6. Ein Leistungsschalter mit Leckstromschutzfunktion darf nicht am oberen Ende des Doppel-Leistungsschalters installiert werden. Bei Bedarf kann er am unteren Ende des Doppel-Leistungsschalters installiert werden, da der Leistungsschalter sonst häufig auslöst.

7) Im Automatikmodus wird der Schalter beschädigt, wenn der Griff des Netzschalters gewaltsam betätigt wird. Im manuellen Modus muss der Schalter durch Drehen des Griffs manuell betätigt werden.

8 Wenn die normale Stromversorgung und die Standby-Stromversorgung aktiviert sind, verwendet der Schalter vorrangig die normale Stromversorgung.

Bitte beachten Sie, dass die automatische Umschaltung nur erfolgt, wenn die Spannung der Notstromversorgung nicht ausreicht, d. h. wenn diese normal angeschlossen bleibt. Wenn die Notstromversorgung unter normalen Bedingungen nicht angeschlossen ist, kann der Schalter die Verbindung zur Notstromversorgung nicht steuern und nicht automatisch umschalten.

10) Es handelt sich um einen CB-Schalter, der während der Umschaltung für 1 bis 2 Sekunden ausgeschaltet wird und der Computer herunterfährt.

11) Wenn die maximale Temperatur 104 °F erreicht, darf die relative Luftfeuchtigkeit am Aufstellungsort 50 % nicht überschreiten; wenn die minimale Temperatur 23 °F beträgt, ist die relative Luftfeuchtigkeit höher. Bei einer Temperatur von 77 °F beträgt die relative Luftfeuchtigkeit beispielsweise 90 %. Bei gelegentlicher Kondensation auf der Oberfläche des Produkts aufgrund von Temperaturschwankungen sind besondere Maßnahmen zu ergreifen. Die Durchschnittstemperatur über einen Zeitraum von 24 Stunden darf 95 °F nicht überschreiten.

Bitte lesen Sie die Gebrauchsanweisung vor der Verwendung des Produkts vollständig durch. Achten Sie besonders auf die darin enthaltenen Sicherheitshinweise.

13. Bitte akzeptieren Sie die leichten Farbunterschiede, die durch das Aufnahmelicht verursacht werden, sowie die Abweichung von 1-3 cm aufgrund der manuellen Messung, und vergewissern Sie sich vor der Bestellung, dass Sie damit einverstanden sind.
