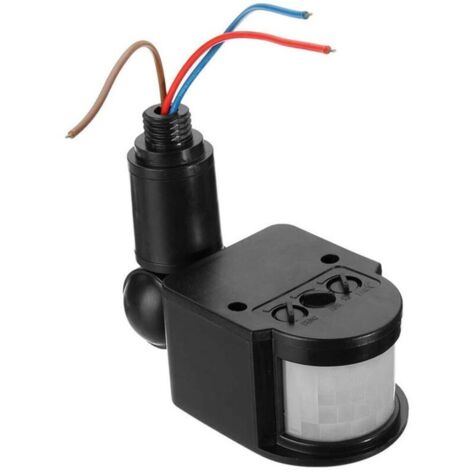

AC 85V-220V Infrarot-PIR-Bewegungsmelderschalter für Ladeleuchte

Kabel: ca. 7,6 cm lang; Spannung: Wechselstrom 85–220 V; Erfassungsreichweite: <12 m (18 Grad); Verzögerungszeit: 5 Sekunden – 6 Minuten; Umgebungsbeleuchtung: 2-2000 LUX

Es nutzt Infrarotstrahlen von menschlichen Bewegungen als Steuersignalquellen. Wenn sich jemand im Erfassungsbereich befindet, startet es sofort die gesteuerte Last.

--Spezifikationen--

Material: ABS

Abmessungen: 6 x 4,7 x 15,6 cm

Erfassungsbereich: 18 Grad

Spannung: AC 85V-220V

Erfassungsdistanz: <12 Meter

Betriebsfeuchtigkeit: Weniger als 93% relative Luftfeuchtigkeit

Installationshöhe: 1,8-2,5 m

LUX-Einstellung: 2 - 2000 Lux (einstellbar)

Induktionszeitbereich: 5s - 6min (einstellbar)

Installation: Offene Bauart (16mm Loch); Halten Sie die Schalterseite nach unten gerichtet

--Verdrahtungshinweise--

N-Blau (Nullleitung)

L-Braun (Firewire-Anschluss)

Ausgang - Rot (Sensorausgangsleitung)

Blau und Braun für Stromversorgung

Blau und Rot zum Laden (Lampen)

-- Schaltereinstellungen--

1. LUX kann für Tag- oder Nachtbetrieb eingestellt werden.

A: Wenn Sie auf das Symbol "SONNE" umschalten, funktioniert es nur tagsüber.

B: Wenn Sie auf das Symbol "MOND" umschalten, funktioniert es nur nachts.

2. Mit dem Schalter TIME stellen Sie den Induktionszeitbereich (5 ± 2 s bis 4 ± 1 min) ein. Dies bezieht sich auf die Zeit, die der Sensor ausgeschaltet bleibt, nachdem eine Person den Erfassungsbereich verlassen hat.

3. SENS bezieht sich auf die Empfindlichkeit des Sensors; sie wird normalerweise nicht benötigt.

--Besonderer Hinweis--

* Aufgrund unterschiedlicher Lichtverhältnisse und Bildschirmeinstellungen kann die Farbe der Artikel leicht von den Abbildungen abweichen.

* Aufgrund manueller Messung kann es zu geringfügigen Abweichungen kommen.
