Allgemeine Beschreibung

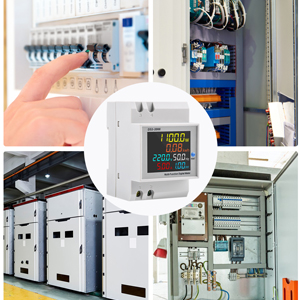

Der AC40-300V 100A ist ein digitaler Energiezähler für die Überwachung des Stromverbrauchs in einem einphasigen System. Mit einer maximalen Stromstärke von 100A und einem Spannungsbereich von 40-300V bietet dieser Zähler eine präzise Messung der elektrischen Energie. Er verfügt über ein LCD-Display, das gleichzeitig sechs Parameter anzeigt und eine Hintergrundbeleuchtung für eine bessere Sichtbarkeit bei Tag und Nacht bietet.
Technische daten
- Maximale Stromstärke: 100A
- Spannungsbereich: 40-300V
- Leistungsbereich: 0-30000W
- Energie: 0-99999kWh
- Frequenz: 45-65Hz
- Leistungsfaktor: 0,00-1,00pf
- Messgenauigkeit: 1%
- Messgeschwindigkeit: 2 Mal/Sekunde
- Abmessungen: 54×80×64mm
- Installation: Din-Schiene
Kompatibilität und Zubehör
Der Zähler ist mit einem internen Transformator ausgestattet und kann auch mit externen Transformatoren verwendet werden.
Installation
Die Installation erfolgt auf einer Din-Schiene. Der Zähler muss an die Spannungsversorgung angeschlossen werden, wobei die Anschlüsse gemäß den bereitgestellten Diagrammen erfolgen sollten.
Anwendung
1. Schließen Sie die Messspannung an die Klemmen 1 und 2 an.
2. Verbinden Sie den Zähler mit dem internen Transformator gemäß dem Diagramm 1.
3. Bei Verwendung eines externen Transformators, verbinden Sie die beiden Drähte des sekundären Transformators mit den Klemmen 3 und 4.
4. Nach dem Einschalten zeigt der Zähler die Messparameter an.
5. Drücken Sie den Reset-Knopf für 5 Sekunden, um den Zähler zurückzusetzen und die Messung zu starten.
