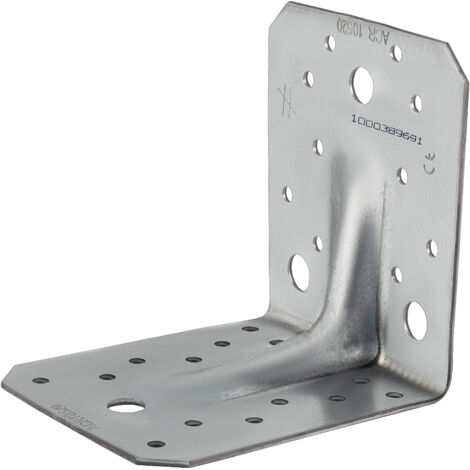

ACR10520 Winkelverbinder 105x105x90x1,5mm (1)

Lochwinkelverbinder aus StahlVerstärkter Winkelverbinder mit Prägung

• Modell: ACR10520

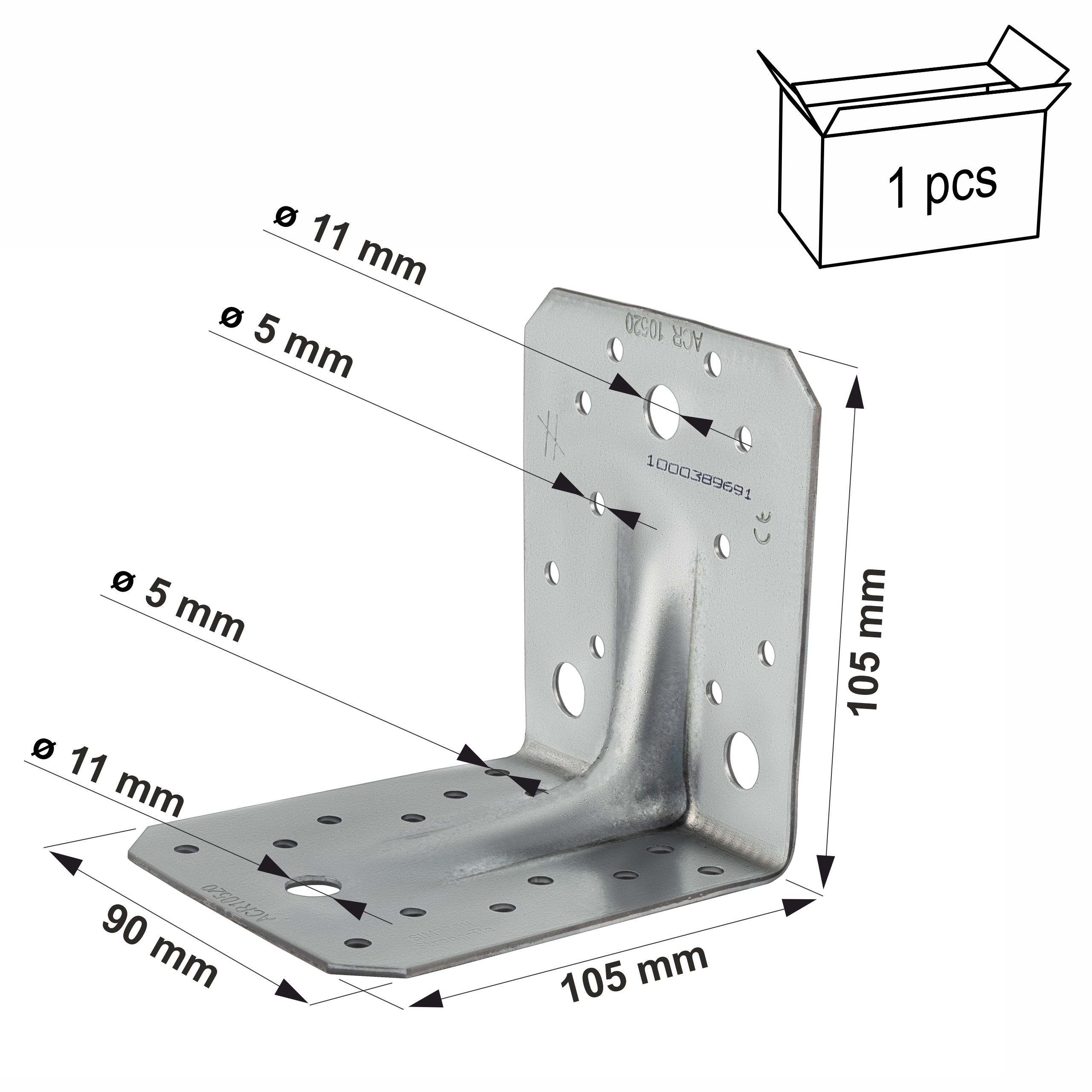

• Größe: 105 x 105 x 90 mm
• Blechstärke: 2,0 mm
• Verpackung:1 Stück
• Locharm A: 10 Stück x Ø 5 mm, 3 Stück x Ø 11 mm,
• Locharm B: 14 Stück x Ø 5 mm, 1 Stück. x Ø 11 mm,
• Material: S250GD Stahl, verzinkt, 275 g/m² (20 µm)
• Geeignet für Verbindungen: Holz - Holz, Holz - Beton

Originalprodukt der renommierten Firma Simpson Strong-Tie ®

ACR-verstärkte Winkelverbinder sind eine wirtschaftliche Version des klassischen ABR-Winkelverbinders mit erhöhter Kante. Durch die Beibehaltung der optimalen Anordnung der Nagellöcher konnte die Tragfähigkeit der ACR-Winkel nur geringfügig reduziert werden.

Diese Serie ist für sekundäre Verbindungen oder Anwendungen vorgesehen, bei denen keine hohe Tragfähigkeit erforderlich ist und keine ABR Classic- oder ABR Strong-Verbinder benötigt werden.

Anwendung und Montage

Vorgesehen für Verbindungen: Holz - Holz,Holz - Beton

Hauptelement: Massivholz, Verbundholz, Brettschichtholz, Beton.

Sekundärelement: Massivholz, Verbundholz, Brettschichtholz.

Anwendungsbereich:

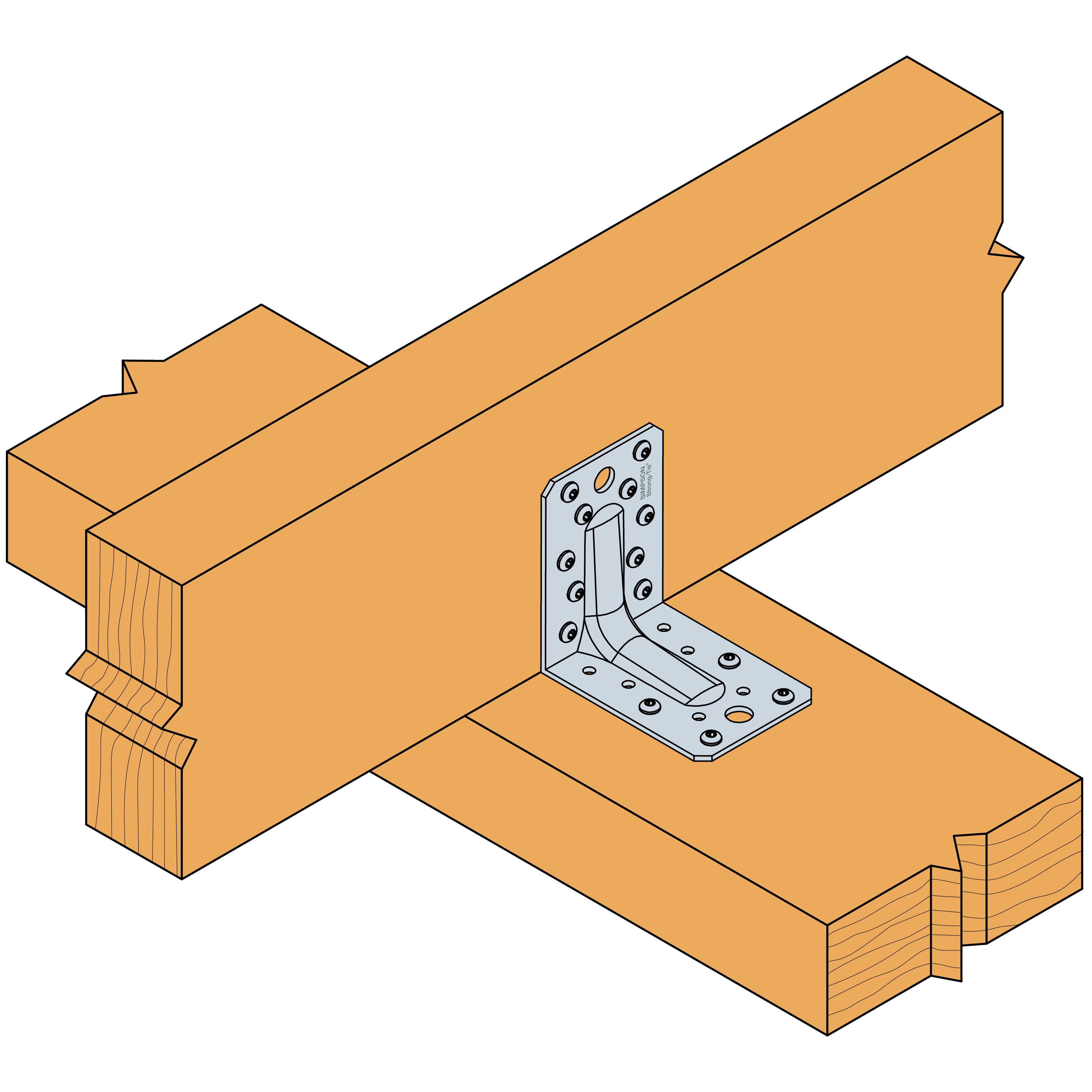

• Verbindungen von Sparren mit Wandplatten oder Betonringbalken.
• Befestigung von Holzelementen mit Beton.

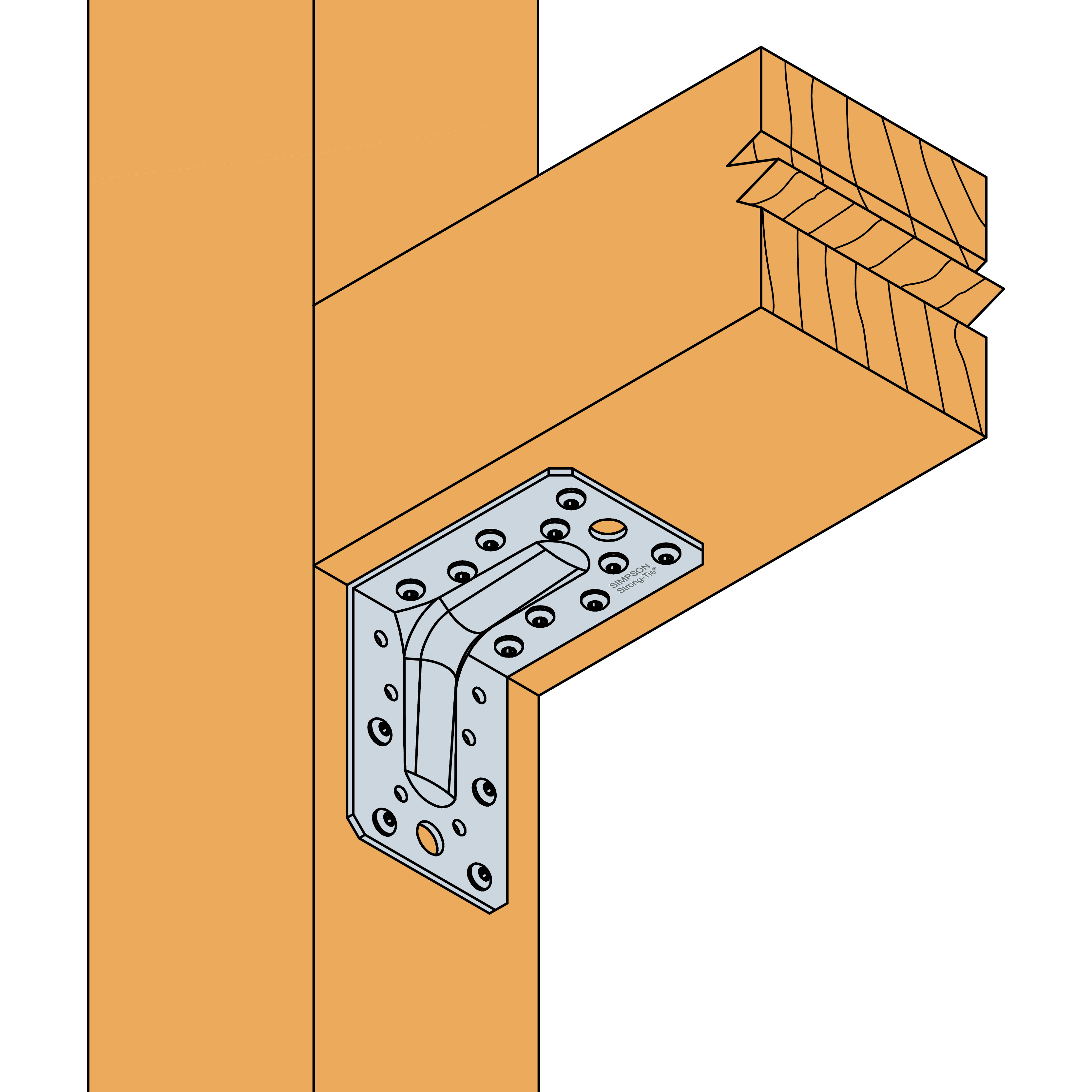

• Verbindung von Holzstützen mit Balken.
• Alle anderen Bauelemente.

Vorteile

1. Einfache Montage

Der Verbinder ist intuitiv und schnell zu montieren, was die Arbeitszeit deutlich reduziert und ihn ideal für Profis und Heimwerker macht.

2. Starke und dauerhafte Verbindungen

Dank der Verwendung von hochwertigem Stahl (S250GD-Stahl) und dem Sendzimir-Feuerverzinkungsverfahren gewährleistet der Verbinder außergewöhnliche Festigkeit und Langlebigkeit der Verbindungen in verschiedenen Holzkonstruktionen.

3. Hohe Tragfähigkeit

Der Verbinder verfügt über ausgezeichnete, statisch berechnete Tragfähigkeitsparameter, die die Sicherheit und Stabilität der Bauteile gewährleisten. Dies ist entscheidend für tragende Konstruktionen und die Gartengestaltung.

4. Nutzungsklasse 2

Diese Klasse zeichnet sich dadurch aus, dass die Materialfeuchte einer Temperatur von 20 °C und einer relativen Luftfeuchtigkeit der Umgebung von 85 % nur wenige Wochen im Jahr übersteigt. (z. B. offene Schuppen oder unbeheizter Dachboden)

Zertifikat

ETA-06/0106

Diese Europäische Norm legt Anforderungen und Prüfverfahren für Werkstoffe, Geometrie, Festigkeit, Steifigkeit und Dauerhaftigkeit (d. h. Korrosionsschutz) von Verbindungen in tragenden Holzkonstruktionen fest.
