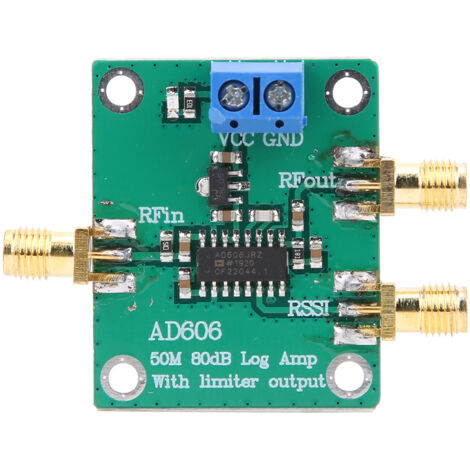

AD606 80dB Logarithmischer Detektor für HF-Verstärker und Hochfrequenzanwendungen

Willkommen in unserem Shop!

Entdecken Sie unser logarithmisches Demodulationsverstärkermodul AD606 – ein brandneues und leistungsstarkes Produkt.

Dieses kompakte Kunststoffmodul ist für eine einfache Installation und Demontage konzipiert und bietet gleichzeitig fortschrittliche Funktionen für Ihre anspruchsvollen Anwendungen.

Wichtigste Spezifikationen:

* **Logarithmischer Verstärker**: Bietet einen beeindruckenden Dynamikbereich von -75 dBm bis +5 dBm.

* **Frequenzbereich**: Garantierte Leistung für Frequenzen über 50 MHz.

* **Spannungsausgang**: Liefert eine Ausgangsspannung von 37,5 mV/dB.

* **Stromversorgung**: Betrieb mit einer +5-V-Versorgung.

* **Geringer Stromverbrauch**: Typischer Stromverbrauch von nur 65 mW, mit CMOS-Kompatibilität reduziert sich der Verbrauch auf 325 mW (typischer Wert).

* **Schaltung Zeit**: Ein-/Ausschaltzeit unter 5 ms.

Technische Spezifikationen des logarithmischen Verstärkers:

* Sehr geringes Eingangsrauschen: ≤ 1,5 nV/√Hz.

* Integrierter On-Chip-Tiefpassfilter für den Ausgang.

* Offset-Regelschaltung zur Eliminierung der Eingangs-Offsetspannung.

Technische Spezifikationen des Limiters:

* Zusätzlicher Limiter-Ausgang enthalten.

* Hervorragende Ausgangspegelglättung: ±1 dB über den 80-dB-Bereich.

* Hervorragende Phasenstabilität: ±3 Grad bei 10,7 MHz über den 80-dB-Bereich.

Modulmerkmale:

* Einstellbare Ausgangsamplitude.

* Unterstützung für Limiter-Ausgang.

* Kompakte Größe für einfache Integration.

Ihre Bestellung umfasst: **1 x Modul AD606**.

Dieses Modul vereint Präzision, geringen Stromverbrauch und Kompaktheit und ist somit ideal für Ihre Projekte, die eine zuverlässige und leistungsstarke logarithmische Verstärkung erfordern.
