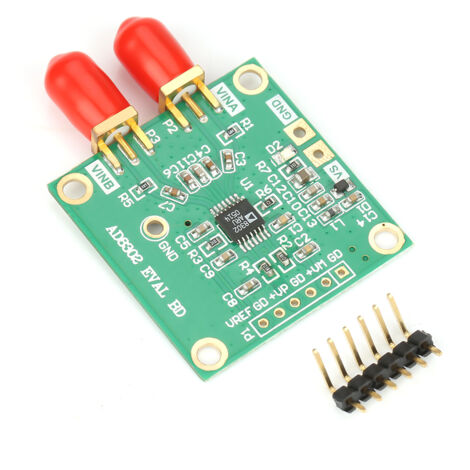

AD8302 HF-Phasendetektor, 2,7-GHz-Impedanzanalysatormodul

Willkommen in unserem Shop! Entdecken Sie unseren HF-Amplituden- und Phasendetektor AD8302 – eine unverzichtbare Komponente für Ihre Hochfrequenz-Messanwendungen. Dieser leistungsstarke integrierte Schaltkreis misst Verstärkung/Dämpfung und Phase bis zu einer maximalen Frequenz von 2,7 GHz. Er verfügt über logarithmische Verstärker mit Dual-Demodulation und einen Phasendetektor für optimale Genauigkeit. Der AD8302 ist für den Betrieb in einem 50-Ω-Impedanzsystem ausgelegt und verarbeitet einen weiten Eingangssignalbereich von -60 dBm bis 0 dBm. Er bietet eine präzise Verstärkungsmessskala von 30 mV/dB und eine Phasenmessskala von 10 mV/°. Seine typischen Nichtlinearitäten liegen unter 0,5 dB bzw. 1° und gewährleisten so zuverlässige Messungen. Er arbeitet mit Versorgungsspannungen von 3,3 V bis 5 V und liefert eine stabile Ausgangsreferenzspannung von 1,8 V. Seine Kleinsignal-Hüllkurvenbandbreite reicht von DC bis 30 MHz. Es unterstützt mehrere Modi: Messung, Steuerung und Pegelvergleich.

Ideal für viele Anwendungen: Linearisierung von HF/ZF-Leistungsverstärkern, präzise HF-Leistungsregelung, Fernüberwachung und -diagnose von Systemen, Rückflussdämpfungs-/SWR-Messungen und logarithmische Verhältnisfunktion für Wechselstromsignale.

Detaillierte Spezifikationen:

Modell: AD8302

Versorgungsspannungen: 3,3 V bis 5 V

Eingangsbereich: -60 dBm bis 0 dBm (50 Ω)

Verstärkungs-/Dämpfungs- und Phasenmessungen: Max. 2,7 GHz

Ausgangsreferenzspannung: 1,8 V

Abmessungen: 5 x 3,5 cm / 2 x 1,4 Zoll

Gewicht: ca. 8 g / 0,3 oz

Lieferumfang:

Sie erhalten 1 x AD8302 HF-Amplituden- und Phasendetektor.
