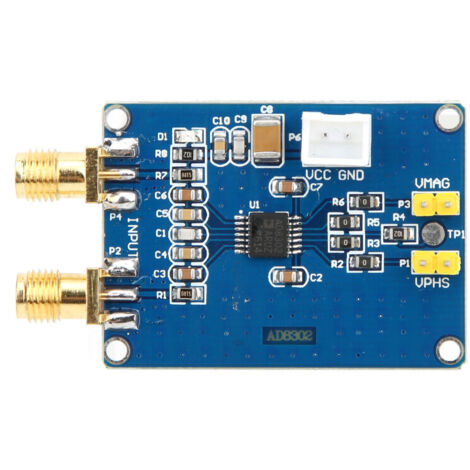

AD8302 Phasen- und Amplitudendetektionsmodul – Breitband-Hochfrequenzverstärker
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Willkommen in unserem Shop!
Entdecken Sie unser Amplituden- und Phasendetektionsmodul – ein brandneues, hochpräzises Produkt für Ihre anspruchsvollen HF-Signalmessanwendungen. Dieses leistungsstarke Modul misst Verstärkung/Dämpfung und Phase von Signalen bis zu 2,7 GHz. Es integriert einen logarithmischen Verstärker und einen Dual-Demodulations-Phasendetektor für zuverlässige Analysen.
Es zeichnet sich durch seine hohe Messgenauigkeit aus. Die Amplitudenmessskala ist auf 30 mV/dB genau, mit einer typischen Nichtlinearität von unter 0,5 dB. Die Phasenmessskala beträgt 10 mV/°, mit einer typischen Nichtlinearität von unter 1°. Das Phasendifferenzmesssystem akzeptiert einen Eingangsleistungsbereich von -60 dBm bis 0 dBm bei einer charakteristischen Impedanz von 50 Ω.
Das Modul bietet außerdem eine hervorragende Amplituden- und Phasenmessleistung, eine effiziente Spannungsversorgungsfilterung, eine stabile Ausgangsreferenzspannung von 1,8 V und eine Videobandbreite von 30 MHz. Es misst die Amplitudendifferenz zwischen zwei Signalen besonders präzise. Drei flexible Betriebsmodi stehen zur Verfügung: Phasenmessmodus, Eingangspegelkomparatormodus und Phasenreglermodus. Das kompakte Modul wird mit 5 V betrieben und misst ca. 42 mm in der Länge und 30,5 mm in der Breite (ca. 1,7 x 1,2 Zoll). Ihre Bestellung umfasst: 1 Amplituden- und Phasendetektionsmodul.Eigenschaften
- MarkeMIXHOME
- Länge8 cm
- Breite6 cm
- Höhe2 cm
- Gewicht100 g
