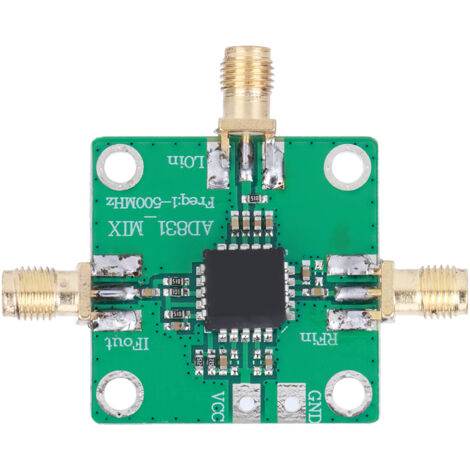

AD831 HF-Modul, Hochfrequenz-Wechselrichterverstärkerplatine (1–500 MHz), Signalwandler für Funkanwendungen
Das könnte Sie auch interessieren
![[NEUWERTIG] 12 V 220 V 4000 W reiner Sinus-Wechselrichter mit reinem Sinus-Wechselrichter, Transformator ausgestattet mit EU-Stecker, USB-Anschluss, Typ-C-Anschluss und LCD-Display.-INHHUB](https://cdn.manomano.com/pim-media/images/medium/053fde9f9a6c80332079669d676c234e1a69cc34.jpg)
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Willkommen in unserem Shop!
Entdecken Sie unser leistungsstarkes HF-Mischermodul, das für präzise und effiziente Signalwandlung in einer Vielzahl von Anwendungen entwickelt wurde. Der integrierte Schaltkreis AD831 im Herzen dieses Moduls zeichnet sich durch einen beeindruckenden IP3-Wert von +24 dBm aus und ermöglicht so den Betrieb mit einer sehr geringen Lokaloszillatorleistung (LO) von nur -10 dBm. Dadurch entfällt die Notwendigkeit teurer und sperriger Hochleistungs-LO-Treiber sowie der damit verbundenen komplexen Abschirmungs- und Isolationsprobleme.
Dieser monolithische Mischer besticht durch seine geringe Verzerrung und seinen großen Dynamikbereich und eignet sich daher ideal für anspruchsvolle Anwendungen wie die HF-ZF-Wandlung in HF- und VHF-Empfängern, als zweiter Mischer in Basisstationen oder für die DC-Basisbandwandlung. Er ist für eine einfache Stromversorgung ausgelegt und arbeitet mit einer einzigen Versorgungsspannung von 9–11 V.
Alle Hauptanschlüsse – HF, ZF und LO – sind für eine einfache Integration mit DC-Entkopplungskondensatoren ausgestattet. Die RF- und LO-Eingänge akzeptieren Frequenzen bis zu 500 MHz. Der ZF-Ausgang ist ein unsymmetrischer Spannungsausgang mit einer Bandbreite von 250 MHz. Die Verstärkung lässt sich einfach und elegant über einen einzigen externen Widerstand einstellen, der zwischen den Pins OUT und FB angeschlossen wird. Dank seines internen Ausgangsverstärkers und der optimalen Quellimpedanz weist dieses Modul ein SSB-Rauschmaß von nur 10,3 dB bei 70 MHz auf.Produktdetails und technische Daten:
Artikeltyp: HF-Mischermodul
HF-Eingangsbereich: 1–500 MHz
HF-Eingangs-1-dB-Kompressionspunkt: +10 dBm
Eingangsbereich des Lokaloszillators (LO): 1–500 MHz
Benötigte LO-Eingangsleistung: -10 dBm
ZF-Ausgangsbereich: 1–200 MHz
Versorgungsspannung: 9–11 V (Einzelversorgung)
Lieferumfang:
1 x HF-Mischermodul
Eigenschaften
- MarkeMIXHOME
- MaterialKunststoff
- Anzahl der Steckdosen1
- Gewicht100 g
- ManoMano Art.-NrME210933281
- MMID467635735545
- HerstellerreferenzYC0408-YM15646
- EAN1210990054160
