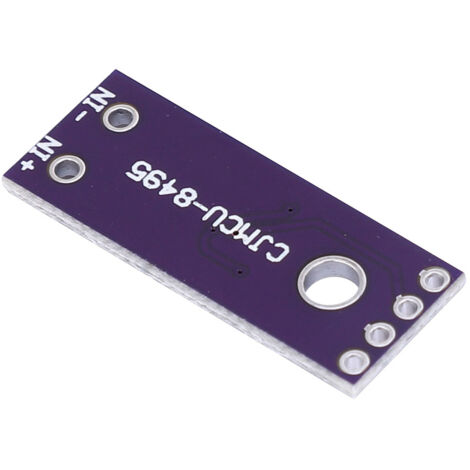

AD8495 Präzisionsmodul Analogverstärker K-Typ Ausgang

Willkommen in unserem Shop! Entdecken Sie den K-Typ-Thermoelementverstärker AD8495 – ein benutzerfreundliches und leistungsstarkes Modul. Dieser integrierte Schaltkreis wandelt die von einem Thermoelement erzeugte Niederspannung präzise in ein Signal um, das von einem Analog-Digital-Wandler (ADC) oder einem Mikrocontroller verarbeitet werden kann. Die Ausgangsverstärkung beträgt ca. 5 mV/°C. Der AD8495 verfügt über einen Temperaturfühler zur Kaltstellenkompensation und ermöglicht so genaue Messungen über einen weiten Umgebungstemperaturbereich. Sein Präzisionsinstrumentenverstärker bietet eine hervorragende Gleichtaktunterdrückung und unterdrückt effektiv unerwünschtes Rauschen, das häufig von langen Thermoelementkabeln aufgenommen wird. Die hochohmigen Eingänge ermöglichen zudem den Anschluss zusätzlicher Filter für optimalen Schutz. Der AD8495 ist äußerst flexibel und unterstützt einen weiten Versorgungsspannungsbereich: Mit einer einfachen 5-V-Versorgung deckt er einen Thermoelement-Messbereich von nahezu 1000 °C ab. Mit 3 V kann er direkt an eine Niederspannungs-ADC-Schnittstelle angeschlossen werden. Er unterstützt außerdem Versorgungsspannungen bis zu ±18 V und erfüllt damit die Anforderungen industrieller Systeme, die einen großen Gleichtaktbereich am Eingang benötigen. Es ermöglicht die einfache Messung negativer Temperaturen unabhängig von der Versorgungsspannung und bietet die Möglichkeit, den 0°C-Punkt über eine Spannung am Referenzpin anzupassen, wodurch der Ausgabebereich an den Ihres ADC angepasst wird. Seine robuste Bauweise gewährleistet Stabilität unter verschiedenen Anschlussbedingungen und schützt vor signifikanten Eingangsüberspannungen (z. B. bis zu ±35 V bei einer ±5-V-Versorgung). Seine Vorspannungsstromcharakteristik erleichtert auch die Erkennung von Thermoelement-Unterbrechungen.

**Hauptanwendungen:**

* Verstärkung für Thermoelemente vom Typ J oder K.

* Temperaturmessung in Öfen.

* Abgastemperaturmessung.

**Spezifikationen:**

* Material: Elektronische Bauteile.

**Lieferumfang:**

* 1 x Operationsverstärkermodul AD8495.

* 1 x Stiftleiste.

* 1 x 2-polige Buchse.
