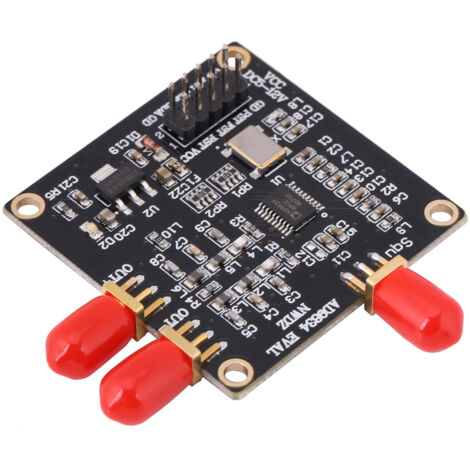

AD9834 DDS Signalgeneratormodul – Sinus-, Dreieck- und Rechteckwelle – 1 Stück

(33,98€/pc)

~~41,99€~~

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln

Ähnliches Produkt geliefert von

Ethernet Powerline-Adapter PLC

31,08 €

Verkauft von Privera Shop

Produktinformationen

Beschreibung

Willkommen in unserem Shop!

Entdecken Sie unseren Signalgenerator AD9834, ein kompaktes und leistungsstarkes DDS-Modul (Direct Digital Synthesis), ideal für Ihre anspruchsvollen Elektronik- und Messtechnikprojekte.

Dieses Modul basiert auf dem integrierten Schaltkreis AD9834. Es arbeitet mit einem 75-MHz-Referenztakt und erzeugt hochwertige Sinus- und Dreiecksignale. Ein integrierter Komparator ermöglicht zudem die Erzeugung von Rechtecksignalen, ideal für Takterzeugungsanwendungen. Mit einem Stromverbrauch von nur 20 mW bei 3 V ist es bemerkenswert niedrig und eignet sich daher perfekt für batterieempfindliche Anwendungen.

Dank seines 28-Bit-Frequenzregisters bietet es eine hochpräzise Phasen- und Frequenzmodulation mit einer Auflösung von 0,28 Hz bis 75 MHz.

Die Kommunikation erfolgt über eine schnelle, serielle Dreidraht-SPI-Schnittstelle, die mit den meisten Mikrocontrollern kompatibel ist. Das Modul verfügt über ein flexibles Energiemanagement mit Schlafmodus und akzeptiert einen weiten Versorgungsspannungsbereich von 2,3 V bis 5,5 V mit unabhängigen analogen (AVDD) und digitalen (DVDD) Abschnitten. **Detaillierte technische Spezifikationen:** **DDS-Kern:** AD9834 **Referenztaktfrequenz:** 75 MHz **SFDR (Schmalband):** > 72 dB **Versorgungsspannung:** 2,3 V bis 5,5 V **Maximale Ausgangsfrequenz:** 37,5 MHz **Ausgangswellenformen:** Sinusförmig, Dreieckig (Rechteckwelle über integrierten Komparator) **Steuerschnittstelle:** Drei-Draht-SPI (bis zu 40 MHz)

* **Betriebstemperaturbereich:** -40 °C bis +105 °C

* **Energiesparmodus:** Ja (SLEEP)

* **Typischer Stromverbrauch:** 20 mW bei 3 V

* **Modulabmessungen:** 5,8 cm x 6 cm (2,28 x 2,36 Zoll)

* **Gewicht:** 13 Gramm

**Typische Anwendungen:** Erzeugung von Test- und Stimulussignalen, Frequenz-/Phasenmodulation, HF-Kommunikationssysteme mit geringer Leistung, Messinstrumente (Durchfluss, Sensoren), medizinische und Testgeräte.

**Lieferumfang:** Sie erhalten **1 Einheit** des Signalgeneratormoduls AD9834.

Eigenschaften

Marke
MIXHOME
Menge pro Pack
1
Farbe
Mehrfarbig
Höhe
3 cm
Breite
7 cm
Länge
8 cm
Material
Kunststoff
Gewicht
100 g
Art der elektronischen Komponente
Karte
ManoMano Art.-Nr
ME210895596
MMID
169234944892
Herstellerreferenz
YC0408-YM4964
EAN
1210990947363
