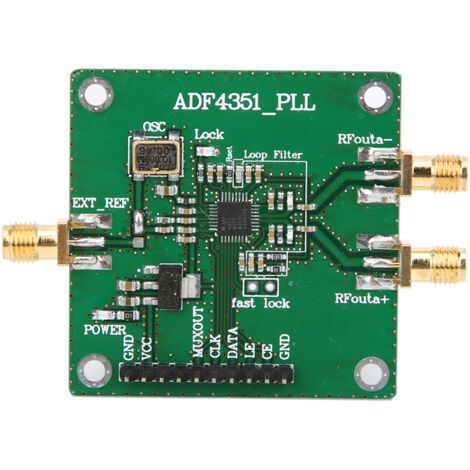

ADF4351 Entwicklungsboard für einen Phasenregelschleifen-Frequenzsynthesizer (PLL) mit HF-Signalquelle von 35 MHz bis 4,4 GHz

Merkmale: Dieses ADF4351-Signalquellen-Entwicklungsboard verfügt über eine durchdachte Leiterplatte. Es lässt sich mit der offiziellen Computersoftware steuern. Alle Steuerpins sind für eine einfache Bedienung zugänglich. Standardmäßig ist ein aktiver 25-MHz-Quarzoszillator mit einer Ganggenauigkeit von ±50 ppm verbaut. Der SPI-Bus (3-Draht) ist mit den Steuer- und Statusverriegelungspins verbunden und ermöglicht so alle Funktionen, einschließlich Frequenzdurchlauf und Frequenzsprungverfahren. Spezifikationen: Ausgangsfrequenzbereich: 35 MHz – 4,4 GHz; Versorgungsspannung: 4–9 V (5 V DC); Ausgangssignal: 2,2 GHz – 4,4 GHz Sinuswelle (Grundfrequenz); 35 MHz – 2,2 GHz Rechteckwelle (Grundfrequenzteilung); Ausgangssignalleistung: ±5 dBm (programmierbar); HF-Anschluss: SMA-Buchse; Steuerschnittstelle: SPI-Bus (3-Draht); Referenztakt: 10 MHz (Standard), über die Schnittstelle zu einem externen SMA-Anschluss; Abmessungen: ca. 4,8 x 4,9 cm / 1,89 x 1,93 Zoll; Gewicht: 15 g; Anschluss: Dieses Modul ermöglicht den Anschluss eines LCD1602-/LCD12864-Mikrocontrollers (direkter umgekehrter Anschluss möglich), erleichtert das Software-Debugging und verfügt über eine Sperranzeige. Pinbelegung: 1. GND (GND) 2. VDD (5 V) (VCC) 3. VO (NC - offen) 4. RS (NC - offen) 5. R/W (MUXOUT) 6. EN (CLK) 7. DB0 (DATA) 8. DB1 (LE) 9. DB2 (LE) CE (mit 10 kΩ Pull-up-Widerstand) 10. DB3 GND (nicht anschließen). Referenztakt: 10 MHz. Das Standard-Referenztaktsignal ist ein aktiver Takt oder ein externes Referenztaktsignal. Sie müssen die dreipolige Verbindung mit einem Lötkolben modifizieren und das externe Referenzsignal EXT_REF anschließen. HF-Ausgang: Standardmäßig wird ein Breitbandausgang verwendet. Dieser besteht aus zwei Differenzsignalen: eines für die Ausgabe, das andere zur Überwachung. Lieferumfang: 1 x ADF4351 HF-Signalgenerator/Frequenzsynthesizer. Hinweis: Bitte beachten Sie, dass neue und ältere Modelle dieses Produkts nach dem Zufallsprinzip versendet werden. Stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen. 1. Dieses ADF4351-Signalgenerator-Entwicklungsboard verfügt über eine gut gestaltete Leiterplatte. 2. Es kann mit der mitgelieferten Software gesteuert werden. 3. Alle Steueranschlüsse sind für eine einfache Bedienung zugänglich. 4. Standardmäßig ist ein aktiver 25-MHz-Quarzoszillator mit ±50 ppm verbaut. 5. Ein serieller 3-Draht-Schnittstellenbus verbindet die Steuer- und Statusverriegelungsanschlüsse und ermöglicht so alle Funktionen, einschließlich Frequenzscan und Frequenzsprungverfahren.
