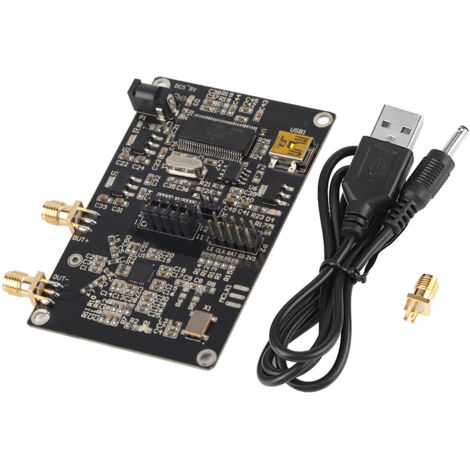

ADF4351 Entwicklungsboard für HF-Signalquellen-Frequenzsynthesizer 35 MHz - 4,4 GHz

Merkmale: Dieses Entwicklungsboard für die ADF4351-Signalquelle verfügt über eine durchdachte Leiterplatte. Es ist über die offizielle Software steuerbar. Alle Steuerpins sind für eine einfache Bedienung zugänglich. Standardmäßig ist ein aktiver 25-MHz-Quarzoszillator mit ±50 ppm verbaut. Schaltplan im PDF-Format und STM32-Testprogramm sind enthalten. Die über ein dreiadriges Kabel verbundenen Steuer- und Statusverriegelungspins ermöglichen alle Funktionen, einschließlich Frequenzdurchlauf und Frequenzsprung in 1-kHz-Schritten (0,1 kHz für niedrigere Frequenzen), abhängig von der Quarzfrequenz. Die Mikrocontroller-Steuerschnittstelle ermöglicht die unabhängige Steuerung. Das Board ist auch mit dem ADF5355 kompatibel. Spezifikationen: Ausgangsfrequenzbereich: ADF4351: 35 MHz – 4,4 GHz; Stromversorgung: DC002-Schnittstelle, DC 4–9 V (typischerweise 5 V); Ausgangssignal: Grundwelle 2,2–4,4 GHz (Sinus), Grundfrequenzteilung 35 MHz – 2,2 GHz (Rechteck); Ausgangsanschluss: SMA-Buchse. Gewicht: 36 g; Datei-Download: http://pan.baidu.com/s/1dE84sGp (Passwort: nlwq); Lieferumfang: 1 Signalgenerator, 1 SMA-Buchse, 1 USB-Kabel. Hinweis: Bitte beachten Sie, dass neue und ältere Modelle dieses Produkts nach dem Zufallsprinzip versendet werden. Bitte stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen.
1. Dieses ADF4351-Signalgenerator-Entwicklungsboard verfügt über eine gut gestaltete Leiterplatte. 2. Es kann mit der offiziellen Computersoftware gesteuert werden. 3. Alle Steuerpins sind für eine einfache Bedienung zugänglich. 4. Aktiver Quarzoszillator ±50 ppm, standardmäßig 25 MHz. Der Schaltplan im PDF-Format und das STM32-Testprogramm sind enthalten. 5. Dreiadrige Kabelverbindung für den Steuerpin und den Statusverriegelungspin, die alle Funktionen ermöglicht, einschließlich Frequenzscan per Punkt und Frequenzsprung in 1-kHz-Schritten (0,1 kHz für niedrige Frequenzen), abhängig von der Quarzfrequenz.
