Allgemeine Beschreibung

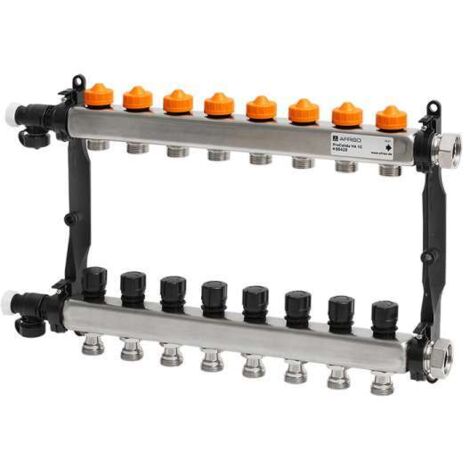

Der Afriso Edelstahl-Heizkreisverteiler ProCalida® VA 1C Vario-DP ist ein hochwertiger Heizkreisverteiler aus Edelstahl mit polierter Oberfläche, der für die Verteilung von Heizungs- und Kühlwasser in geschlossenen Systemen konzipiert ist. Er eignet sich für 2 bis 12 Heiz- oder Kühlkreise und ist mit dynamischen Regulierventilen ausgestattet, die eine konstante Regelung der Wassermenge ermöglichen. Der Verteiler ist 100 % auf Dichtheit und Funktion geprüft und bietet eine schnelle und sichere Montage durch eine flachdichtende Überwurfmutter.Technische daten
- Anzahl Heiz-/Kühlkreise: 2 – 12
- Medium: Heizungswasser und Kühlwasser nach VDI 2035 (Wasser-Glykol-Gemische mit max. 50 % Beimischung)
- Prüfdruck Max.: 6 bar
- Verteilerrohr: Edelstahl 304
- Hauptanschluss: G1” flachdichtend, mit Überwurfmutter
- Anschluss Heiz-/Kühlkreislauf: G3/4” Außengewinde, Eurokonus
- Temperatureinsatzbereich Medium: -20/+90 °C bei 3 bar, -20/+80 °C bei 4 bar, -20/+70 °C bei 5 bar, -20/+60 °C bei 6 bar
- Baulängen: 2 Kreise: 236 mm, 3 Kreise: 286 mm, 4 Kreise: 336 mm, 5 Kreise: 386 mm, 6 Kreise: 436 mm, 7 Kreise: 486 mm, 8 Kreise: 536 mm, 9 Kreise: 586 mm, 10 Kreise: 636 mm, 11 Kreise: 686 mm, 12 Kreise: 736 mm
- Bautiefe: 65 mm
- Bauhöhe: ca. 310 mm
- Regelbereich: 20–340 l/h
Kompatibilität und Zubehör
- Passend für marktübliche Verteilerschränke
- Endmodul mit Füll- und Entleerhahn 3/4” Eurokonus, auch für manuelle Entlüftung verwendbar
Installation
- Einfache Montage mittels Kunststoff-Wandhalterung mit Schalldämpfungseigenschaften und Schnellmontagefunktion
- Der Verteiler wird durch Einrasten in die Wandhalterung vorab fixiert
- Anschluss über Anschlusswinkel und/oder mit Kugelhahn G1 möglich
Anwendung
Der Heizkreisverteiler ist ideal für Flächenheizungen und Kühlsysteme. Er ermöglicht eine konstante Regelung der Wassermengen und ist für die Verwendung in Altanlagen empfohlen, wenn ein Schlammabscheider am Heizkesselrücklauf installiert wird.
Weitere Informationen
Der Regelbereich von 20–340 l/h lässt sich einfach berechnen, um den Wärmebedarf entsprechend anzupassen. Beispielrechnung und weitere Details zur Anwendung sind im Handbuch enthalten.
