Allgemeine Beschreibung

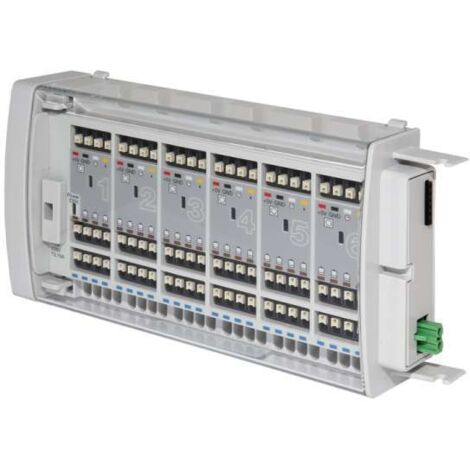

Das Afriso Regler-Modul Draht RM D6 ist ein Modul zur Einzelraum-Temperaturregelung, das für die CosiTherm-Systeme entwickelt wurde. Es ermöglicht die Temperaturregelung in einzelnen Räumen in Verbindung mit Verteilersystemen zum Heizen und Kühlen. Das Modul kann modular erweitert werden und unterstützt bis zu sechs unabhängige Regelkreise, die jeweils einen Raumfühler benötigen.Technische daten
- Versorgungsspannung: AC 230 V, DC 5 V (über Basis-Modul BM)
- Nennleistung Regler-Modul RM D6: 0,3 W
- Gehäusemaße: 162 x 92 x 45 mm (B x H x T)
- Schutzart: IP 20 (EN 60529)
- Gewicht: 260 g
Kompatibilität und Zubehör
- Basis-Modul BM 78112
- Regler-Modul Draht RM D2 für 2 Regelkreise 78114
- Regler-Modul Draht RM D6 für 6 Regelkreise 78115
- Raumfühler Draht R D 78110
- Optional: Uhr-Modul UM für Basis-Modul 78113
- Optional: Funk-Modul FMA mit externer Antenne, für Uhr-Modul UM 78122
Installation
Um das Regler-Modul in die Hausinstallation zu integrieren, ist ein Eingriff in das 230-Volt-Netz erforderlich. Arbeiten am 230-Volt-Netz dürfen nur von einer Elektrofachkraft (nach VDE 0100) durchgeführt werden.Anwendung
Das Regler-Modul vergleicht kontinuierlich die Ist-Temperatur mit der Soll-Temperatur, die über den Drehknopf des Raumfühlers eingestellt wird. Es regelt die Volumenströme des Heiz- oder Kühlwassers über die angeschlossenen thermischen Stellantriebe des Verteilersystems.Weitere Informationen
- Das Basis-Modul kann optional mit einem Uhr-Modul mit Display und integriertem Jahrhundertkalender ausgestattet werden.
- Es bietet zwei unabhängig programmierbare Schaltkanäle für die Temperaturabsenkung und neun programmierbare Speicherplätze.
- Die Pumpennachlaufzeit kann ebenfalls eingestellt werden.
- Die farbgleiche Kennzeichnung der Klemmen erleichtert die Zuordnung zu den Kabel-Adern und sorgt für eine einfache Montage.
