Allgemeine Beschreibung

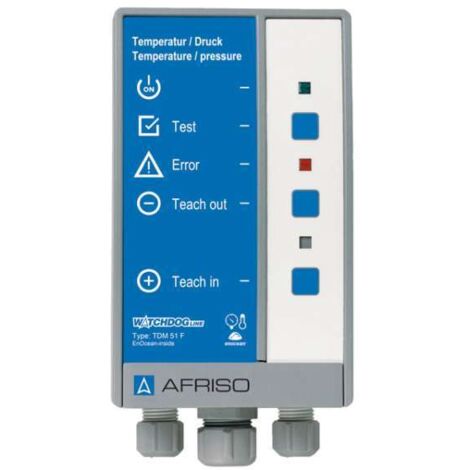

Das Afriso Temperatur- und Druckmessgerät TDM 51 F 78089 ist ideal zur Erfassung verschiedenster Messwerte und Betriebsparameter in der Haustechnik. Es ermöglicht die Anbindung von Druck- und Temperatursensoren und bietet eine integrierte Überwachung der Netzspannung. Mit der EnOcean®-Technologie ausgestattet, unterstützt es das Generic Profile (GP) zur Übertragung von Daten.Technische daten
- Temperatureinsatzbereich: Umgebung: -5/+55 °C, Lagerung: -10/+60 °C
- Versorgungsspannung: AC 100 - 240 V
- Nennleistung: 5 VA
- Gehäuse: Wandaufbaugehäuse aus schlagfestem Kunststoff (ABS)
- Abmessungen (B x H x T): 100 x 188 x 65 mm
- Gewicht: 430 g
- Schutzart: IP 40 (EN 60529)
- Eingänge: 5 x Pt1000 (2-Leiter), 1 x Modbus RTU (RS 485)
- Messbereich: Temperatur: -100/+300 °C, Druck: Abhängig vom verwendeten Sensor
- Genauigkeit: Temperatur: ± 0,5 K, Druck: Abhängig vom verwendeten Sensor
- EnOcean®-Funk: EEP: Generic Profile (GP), Frequenz: 868,3 MHz, Sendeleistung: Max. 10 mW
- Reichweite: 10 - 30 m abhängig von Raumsituation und Baumaterialien
Installation
Um dieses Produkt in die Hausinstallation zu integrieren, ist ein Eingriff in das 230 Volt-Netz erforderlich. Arbeiten am 230 Volt-Netz dürfen nur von einer Elektrofachkraft (nach VDE 0100) durchgeführt werden. Dieses sicherheitsrelevante Bauteil darf ausschließlich durch einen autorisierten Fachhandwerker verwendet und installiert werden!Anwendung
Das Gerät wird zur Erfassung von Temperatur- und Druckwerten in der Haustechnik eingesetzt, beispielsweise für:- Fülldruck der Heizungsanlage
- Füllstand von Heizöltanks oder Zisternen
- Schichttemperaturen im Pufferspeicher
- Anlagentemperaturen (z. B. Vorlauf, Rücklauf)
