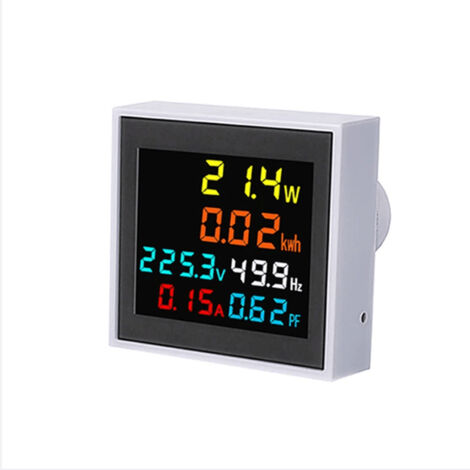

Ahlsen AC-Anzeigemessgerät AC50-300V 100A Spannung Leistungsfaktor Frequenz Elektrischer Energiemonitor Amperemeter Voltmeter Multimeter Tester

Hauptspezifikationen1. Messgenauigkeit: 1 % ± 2 Wörter2. Messbereich: Wechselspannung: AC50,0–300,0 V, Wechselstrom: AC0–99,99 A, aktuelle Anzeigeauflösung beträgt 0,01 A, wenn sie 100 A überschreitet, zeigt sie 100,0 A an. Netzfrequenz: 45,0 Hz–65,0 Hz. Leistungsfaktor: 0,00–. 1,00PFWirkleistung: Der Messbereich beträgt 0–45.000 W, die Anzeigeauflösung zwischen 0 und 9999,9 W beträgt 0,1 W und der Rest beträgt 1 W. Elektrische Energie: Der Messbereich beträgt 0–99999 kWh, die minimale Anzeigeauflösung beträgt 0–999,99 kWh 0, 01 kWh, die minimale Anzeigeauflösung von 10000,0 bis 9999,9 kWh beträgt 0,1 kWh, die minimale Anzeigeauflösung von 10000,0 bis 99999 kWh beträgt 1 kWh3. Messgeschwindigkeit: ca. 2 Mal pro Sekunde.4. Gesamtabmessungen: 49×47×52(mm)5. Öffnungsgröße: Durchmesser Φ22mm6. Speicherfunktion/Speicherfunktion: Automatische Speicherfunktion: Wenn der Strom ausgeschaltet wird, speichert das Messgerät automatisch den aktuellen Wert der elektrischen Energie, und das Messgerät liest den Wert nach dem nächsten Einschalten und liest die Akkumulation weiter. Verwendungs- und Verkabelungsmethoden1 . Schließen Sie die zu messende Spannung an die Klemmen 1 und 2 unten links am Messgerät an.2. Verdrahten Sie den eingebauten Transformator gemäß dem Schaltplan in Abbildung 1. Führen Sie das Messkreiskabel durch das runde Loch an der Unterseite des Messgeräts. Der Benutzer kann die Drahtrichtung entsprechend der Nutzungssituation wählen. Es kann durch das runde Loch an der Unterseite des Messgeräts geführt und oben wieder herauskommen. , oder gehen Sie durch das runde Loch oben am Messgerät und verlassen Sie es unten. Unterschiedliche Eindringrichtungen haben keinen Einfluss auf die Messergebnisse.3. Schließen Sie den externen Transformator gemäß dem Schaltplan in Abbildung 2 an. Verbinden Sie die beiden Drähte am Sekundärende des mit dem Gerät gelieferten Präzisionsstromwandlers mit den Klemmen 3 bzw. 4 oben links am Gerät und führen Sie die Messschleife vorbei Drähte durch die gegenseitige Induktivität. Das runde Loch des Geräts.4. Nach dem Einschalten zeigt das Messgerät die Messparameter an.5. Wenn es erforderlich ist, die Messung der elektrischen Energie zurückzusetzen (bei der Messung von Null), halten Sie die Taste (RESET) auf der rechten Seite des Armaturenbretts 5 Sekunden lang gedrückt (drücken und halten Sie sie 5 Sekunden lang), bis die elektrische Energie 0 anzeigt , dann lassen Sie die Taste los. Zu diesem Zeitpunkt wird die elektrische Energie von Null an gemessen. Elektrische Energie hat die Funktion, Daten bei Stromausfall automatisch zu speichern, d. h. wenn die Messspannung getrennt oder der Strom ausgeschaltet wird, speichert das Messgerät automatisch den Testdatenstrom. Wenn die Messstromversorgung wieder angeschlossen wird, sammelt das Messgerät weiterhin die ursprünglich aufgezeichneten Daten.

Hinweis: Bei den Daten handelt es sich ausschließlich um manuelle Messungen. Bitte erlauben Sie einen Fehler von 1–3 cm. Aufgrund des Lichtunterschieds und der Anzeige kann es zu Abweichungen kommen bestimmte Farbunterschiede, abhängig vom empfangenen physischen Objekt. Liefermenge: (laut Hauptbild)
