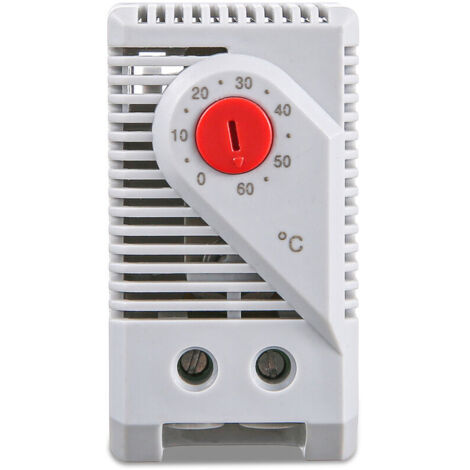

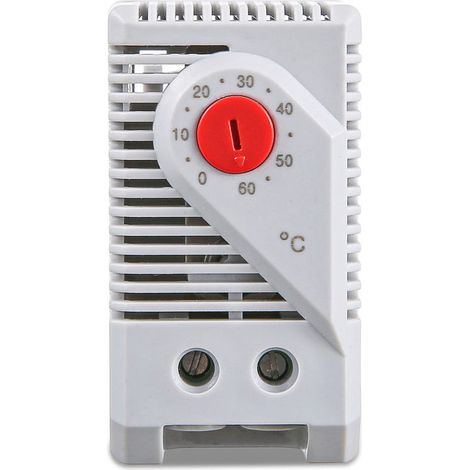

Ahlsen Thermostat KTO011 Thermostat (normalement fermé), utilisé pour contrôler le chauffage

1. Champ d'application du produit :

Les petits thermostats mécaniques sont conçus pour contrôler les radiateurs électriques ou les ventilateurs de refroidissement dans les armoires électriques, qui sont accidentels en raison des facteurs de température.

2. Présentation du produit :

1. Réglage de la plage de température étendue

2. Petite taille

3. Installation simplifiée

4. Performances de commutation élevées et haute sensibilité

KTO011 : rouge, thermostat (normalement fermé), utilisé pour contrôler le chauffage

3. Principe de fonctionnement :

En raison des différents coefficients de dilatation thermique, lorsque la température de la feuille bimétallique change, le degré de dilatation et de contraction thermique des deux côtés est différent, de sorte que le degré de flexion change à différentes températures.

Lorsque la température est supérieure à la température de dilatation du bilame, la position de contact du bilame est déformée et déconnectée, et le circuit est déconnecté.

Lorsque la température est inférieure à la température de dilatation du bilame, la position de contact du bilame est restaurée dans sa forme d'origine et fermée, et le circuit est fermé.

Le thermostat est divisé en deux types : normalement ouvert et normalement fermé

Normalement fermé : lorsque la température est réglée, le thermostat est à l'état normalement fermé. Lorsque la température ambiante réelle chute ou s'approche de la température réglée, le chauffage de la charge démarre. Habituellement, le thermostat est à l'état normalement fermé. Lorsque la température est supérieure à la température réglée, la charge est toujours dans un état d'arrêt.

Quatrièmement, les principaux paramètres :

Commutateur de contrôle de la température : ± 7 K (tolérance ± 4 K)

Élément sensible : matériau sensible à la température

Type de contact : Contact d'action rapide

Résistance de contact : <10mΩ

Durée de vie : > 100 000 cycles

Commutateur Grande capacité : 250 VAC, 10(2) A ; 120 VAC, 15(2) A ; DC 30 W

CEM : selon EN 55014-1-2, EN 61000-3-2, EN 61000-3-,3

Câblage : fil de 2,5 mm²

Méthode d'installation : rail DIN de 35 mm

Matériau du boîtier : plastique UL94 standard V-0 coupe-feu, gris clair

Taille d'apparence : KTO011/KTS011 60 × 33 × 43 mm ;

Poids (y compris l'emballage intérieur) : KTO011/KTS011 48 g ;

Méthode d'installation: n'importe laquelle

Température de fonctionnement/stockage : -20 à +80°C (-49 à +176°F)

Classe de protection : IP20
