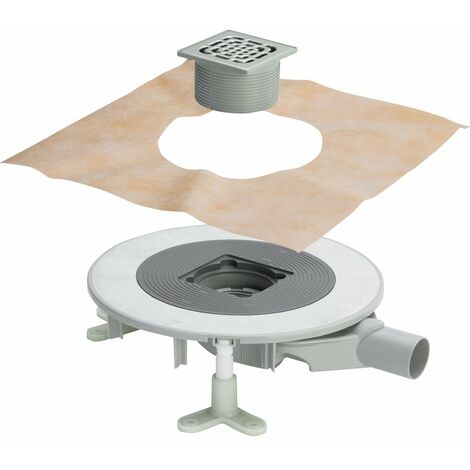

Viega Advantix Top Badablauf 4914.20, DN 50, Kunststoff mit Edelstahl-Rahmen

Viega Advantix Top Badablauf 4914.20, DN 50, Kunststoff mit Edelstahl-Rahmen

Advantix Top**-Badablauf**
- für Verbundabdichtung (geflieste Dusche) mit Abdichtungsmatte

- nicht geeignet für Advantix-Aufstockelement 4994
- Systemmaß 100

Ausstattung
Sperrwasser rücksaugsicher und verstellbar von 35-50 mm, Reinigungsmöglichkeit der Anschlussleitung, Aufsatz 100x100 mm dreh- und höhenverstellbar, Rost Edelstahl 1.4301, Bauschutz, Schlüter-KERDI-Abdichtungsmanschette, Abdichtungsflansch, Schallschutzmatte, Geruchverschluss herausnehmbar

Hinweis
Bei diesem Ablaufmodell ist, aufgrund der hohen Position des Anschlussrohrs, keine ausreichende Estrichüberdeckung möglich. Dies muss rechtzeitig vom Fachplaner berücksichtigt werden. Eine mögliche bauseitige Lösung bezüglich Fliesengröße und/oder einem eventuellen Verguss mit Epoxidharz ist einzuplanen!

güteüberwacht nach DIN EN 1253

Advantix Top**-Badablauf**
- Für Verbundabdichtung (geflieste Dusche) mit Abdichtungsmatte

- nicht geeignet für Advantix-Aufstockelement 4994
- Systemmaß 100

Ausstattung
Sperrwasser rücksaugsicher und verstellbar von 35-50 mm, Reinigungsmöglichkeit der Anschlussleitung, Aufsatz 100x100 mm dreh- und höhenverstellbar, Rost Edelstahl 1.4301, Bauschutz, Schlüter-KERDI-Abdichtungsmanschette, Abdichtungsflansch, Schallschutzmatte, Geruchverschluss herausnehmbar

Technische Daten
Belastungsklasse K=300 kg

Ablaufleistung Anstauhöhe 10 mm 0.75 l/s

Ablaufleistung Anstauhöhe 20 mm 0.8 l/s

güteüberwacht nach DIN EN 1253

Modell 4914.20

Artikelnummer 669 256
DN (Durchmesser Nominal): 50
BH (Bauhöhe) (Bereich): 85
Ablauf waagerecht

Hinweis
Bei diesem Ablaufmodell ist, aufgrund der hohen Position des Anschlussrohrs, keine ausreichende Estrichüberdeckung möglich. Dies muss rechtzeitig vom Fachplaner berücksichtigt werden. Eine mögliche bauseitige Lösung bezüglich Fliesengröße und/oder einem eventuellen Verguss mit Epoxidharz ist einzuplanen!

Produktspezifikation

• Hersteller-Serie: Advantix-Badabläufe
• Hersteller-Modellnummer: 4914.20
• Hersteller-Artikelnummer: 669256
• Hersteller-Warengruppe: Entwässerungstechnik
• Hersteller-Produktgruppe: Advantix-Badabläufe
• Mit Sandfänger/Sandfalle: nein
• Werkstoffgüte Bodenablauf: Polypropylen (PP)
• Herausnehmbarer Geruchsverschluss: nein
• Schließbar: nein
• Mit Klemmring für Vinylboden: nein
• Höhenverstellbar: ja
• Ablaufleistung: 0,8
• Mit Gitter: ja
• Mit Siphon: nein
• Material Bodenabfluss: Kunststoff
• Material Gitter: Stahl
• Richtung Auslass: vertikal
• Breite Gitter: 100
• Länge Gitter: 100
• Belastung Gitter: 300
• Nenndurchmesser: DN 50
• Einstellbares Aufsatzstück: ja
• Verbreiterter Dichtungsflansch: ja
• Form des Gitters: Viertelkreis
• Werkstoffgüte des Gitters: Edelstahl 304 (1.4301)
• Gitter arretierbar: ja
