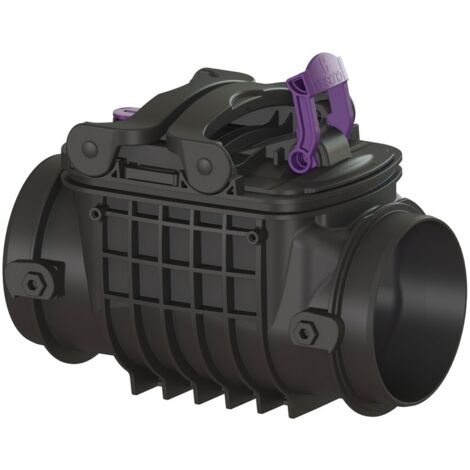

Kessel Staufix Grundkörper Typ 2 DN 125-200, freiliegend

Kessel Staufix Grundkörper Typ 2 DN 125-200, freiliegend

Der Kessel Staufix Grundkörper Typ 2 DN 125-200 ist ein zuverlässiger Rückstauverschluss für freiliegende Abwasserleitungen. Er ist speziell für fäkalienfreies Abwasser konzipiert und verfügt über zwei mechanische Klappen, die bei Rückstau selbsttätig schließen. Eine dieser Klappen dient zusätzlich als handverriegelbarer Notverschluss. Mit einer Nennweite von DN 125-200, deren Hydraulik einer DN 150 entspricht, bietet dieser Grundkörper effektiven Schutz vor Rückstau.

Wie schützt der Kessel Staufix Grundkörper Typ 2 vor Rückstau?

Der Grundkörper ist mit zwei unabhängigen mechanischen Klappen ausgestattet, die bei Rückstau im Abwassersystem selbsttätig schließen und so das Zurückfließen von fäkalienfreiem Abwasser verhindern. Eine der Klappen kann zusätzlich manuell verriegelt werden, um als Notverschluss zu dienen. Diese Konstruktion stellt einen effektiven und sicheren Schutz gegen Rückstau in freiliegenden Abwasserleitungen sicher.

Welche Merkmale zeichnen den Grundkörper aus?

Der Kessel Staufix Grundkörper Typ 2 ist in schwarzer Farbe ausgeführt und entspricht der Norm EN 13564. Er ist für eine Nennweite (DN) von 125-200 ausgelegt, wobei die Hydraulik einer Nennweite von DN 150 entspricht. Die Einbausituation ist für freiliegende Abwasserleitungen vorgesehen, und das Produkt wird installationsfertig ausgeliefert. Der Rückstauschutz ist vom Typ 2. Die Abdeckung erfolgt über einen Verriegelungsdeckel mit Schnellspannverschluss und Einhandverschluss. Die Montageart ist für Kunststoffrohre geeignet. Eine Edelstahlklappe als Rattenschutz ist bei diesem Modell nicht integriert, und eine Notstromversorgung ist nicht vorhanden.

Wie lässt sich der Grundkörper in bestehende Anlagen integrieren?

Dank des modularen KESSEL-Baukastensystems kann der Grundkörper Staufix problemlos zu einem Rückstauverschluss StaufixControl aufgerüstet werden. Dies ermöglicht eine flexible Anpassung und Erweiterung bestehender Abwasseranlagen. Spitzende und Muffe in den benötigten Dimensionen sind optional erhältlich.

Technische Daten

• Nennweite (DN): 125-200
• Hydraulische Nennweite: entspricht DN 150
• Anzahl der Rückstausicherungen: 2 mechanische Klappen
• Rückstauschutz: Typ 2
• Einbausituation: freiliegende Abwasserleitung
• Norm: EN 13564
• Gefällesprung: 8 mm
• Länge: 353 mm
• Breite: 216 mm
• Nettogewicht: 2,5 kg

Der Kessel Staufix Grundkörper Typ 2 DN 125-200 bietet mit seinen zwei mechanischen Rückstauklappen und dem handverriegelbaren Notverschluss einen zuverlässigen Schutz gegen Rückstau in freiliegenden Abwasserleitungen. Die installationsfertige Ausführung, der Rückstauschutz vom Typ 2 und die Nennweite von DN 125-200, deren Hydraulik einer DN 150 entspricht, machen das Produkt zu einer praktischen und normgerechten Lösung für fäkalienfreies Abwasser.

Produktspezifikation

• Hersteller-Warengruppe: WG Rückstauverschlüsse
• Hersteller-Produktgruppe: Typ 2, NW 90-200 inkl. Rattenschutz - Se
• Hersteller-Artikelnummer: 730000.15
• Montageart: Kunststoffrohr
• Einsatzbereich: über Wasser
• Anzahl der unabhängigen Rückstausicherungen: 2
• Mit Notstromversorgung: nein
• Trinkwasserkonform nach UBA: Ja
