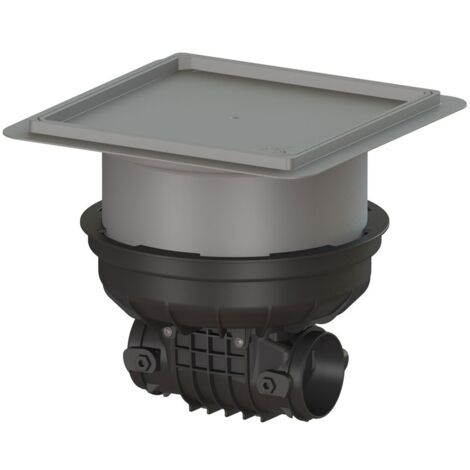

KESSEL-Grundkörper Staufix Typ 2

Der Grundkörper Staufix für
fäkalienfreies Abwasser ist mit
zwei mechanischen Klappen
ausgestattet, die bei Rückstau
selbsttätig schließen. Eine Klappe
dient gleichzeitig als
handverriegelbarer Notverschluss.
Spitzende und Muffe in der
benötigten Dimension sind optional
erhältlich. Durch das modulare
KESSEL-Baukastensystem können
bestehende Anlagen problemlos zum
Rückstauverschluss StaufixControl
umgerüstet werden.

Ausführung
Edelstahlklappe als Rattenschutz:
nein
Notverschluss: ja
Mechanische Rückstauklappen: 2

Allgemeine Merkmale
Farbe: schwarz
Norm: EN 13564
Nennweite -DN-: 90-100
Einbausituation: Einbau in die
Bodenplatte
Auslieferungszustand:
installationsfertig
-Verbindungsteile sind bauseits
anzuschließen-
Rückstauschutz: Typ 2

Abmessungen
Gewicht netto: 5,6 kg
Gewicht brutto: 8,2 kg
Grundwasserbeständigkeit ab
Unterkante Bodenteil: 3000 mm
Aussparungsmaß Breite: 750 mm
Aussparungsmaß Länge: 750 mm
Gefällesprung: 8 mm
Einbautiefe: 287 - 410 mm
Art der Höhenverstellbarkeit:
teleskopisches Aufsatzstück
Länge: 444 mm
Breite: 444 mm
Verpackungsmaß Länge: 586 mm
Verpackungsmaß Breite: 486 mm
Verpackungsmaß Höhe: 496 mm

Abdeckungsmerkmale
Abdeckungsart: befliesbare
Abdeckplatte
Abdeckung Material: Kunststoff
Abdeckung Breite: 368 mm
Abdeckung Höhe: 48 mm
Abdeckung Länge: 368 mm
Verriegelung: verriegelt
Belastungsklasse: K 3 -EN 1253-1-
Dichtheit: tagwasserdicht
Bodenbelaghöhe max.: 16
mm
