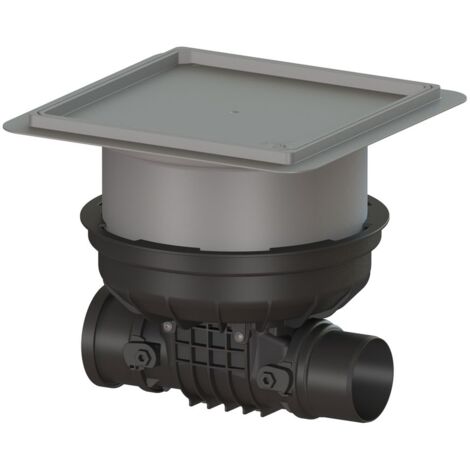

Kessel Staufix Rückstauverschluss DN 100 Typ 2, Bodenplatte befliesbar

Kessel Staufix Rückstauverschluss DN 100 Typ 2, Bodenplatte befliesbar

Der Kessel Staufix Rückstauverschluss DN 100 Typ 2 ist eine effektive Lösung für den Schutz vor Rückstau von fäkalienfreiem Abwasser. Er ist speziell für den Einbau in die Bodenplatte vorgesehen und verfügt über eine befliesbare Abdeckplatte. Mit zwei mechanischen Klappen und einem handverriegelbaren Notverschluss bietet das System eine zuverlässige Sicherung und eine Verriegelung mittels Lock & Lift.

Wie schützt der Staufix Rückstauverschluss vor Abwasser?

Der Rückstauverschluss ist mit zwei mechanischen Klappen ausgestattet, die bei Rückstau selbsttätig schließen und so das Zurückfließen von Abwasser verhindern. Eine der Klappen dient zusätzlich als handverriegelbarer Notverschluss, der bei Bedarf manuell aktiviert werden kann. Das modulare KESSEL-Baukastensystem ermöglicht zudem eine problemlose Umrüstung bestehender Anlagen zum Rückstauverschluss StaufixControl. Der Rückstauschutz entspricht dem Typ 2.

Welche Einbausituationen sind für den Rückstauverschluss vorgesehen?

Dieser Rückstauverschluss ist für den Einbau in die Bodenplatte konzipiert und eignet sich ausschließlich für fäkalienfreies Abwasser. Die Nennweite beträgt DN 100, mit einem Außendurchmesser von 110 mm. Das Produkt wird installationsfertig ausgeliefert, wobei die Verbindungsteile bauseits anzuschließen sind. Eine Grundwasserbeständigkeit ab Unterkante Bodenteil von 3 mm ist gegeben. Die Einbautiefe ist von 287 mm bis 410 mm variabel, unterstützt durch ein teleskopisches Aufsatzstück zur Höhenverstellbarkeit. Ein Gefällesprung von 8 mm ist zu beachten. Die Montage erfolgt an Kunststoffrohren.

Welche Merkmale bietet die befliesbare Abdeckplatte?

Die befliesbare Abdeckplatte des Rückstauverschlusses besteht aus Kunststoff und ermöglicht eine optisch ansprechende Integration in den Bodenbelag. Die Abdeckung hat eine Breite von 366 mm und eine Länge von 366 mm. Sie ist der Belastungsklasse K 3 (EN 1253-1) zugeordnet und stellt Tagwasserdichtheit sicher. Die maximale Bodenbelaghöhe für die Befliesung beträgt 16 mm. Die Verriegelung erfolgt über den Lock & Lift Mechanismus.

Technische Daten

• Nennweite (DN): 100
• Rohraußendurchmesser: 110 mm
• Rückstauschutz: Typ 2
• Anzahl mechanischer Rückstauklappen: 2
• Notverschluss: Ja
• Belastungsklasse: K 3 (EN 1253-1)
• Einbautiefe: 287 - 410 mm
• Max. Bodenbelaghöhe: 16 mm
• Dichtheit: tagwasserdicht
• Gewicht netto: 5,95 kg

Der Kessel Staufix Rückstauverschluss DN 100 Typ 2 bietet mit seinen zwei mechanischen Klappen und der handverriegelbaren Notverschlussfunktion einen sicheren Rückstauschutz für fäkalienfreies Abwasser. Die befliesbare Abdeckung und die flexible Einbautiefe von 287 bis 410 mm ermöglichen eine unauffällige Integration in Bodenplatten. Mit der Belastungsklasse K 3 und der tagwasserdichten Ausführung ist das Produkt für vielfältige Anwendungen im Gebäudebereich geeignet.

Produktspezifikation

• Hersteller-Warengruppe: WG Rückstauverschlüsse
• Hersteller-Produktgruppe: Typ 2, NW 90-200 inkl. Rattenschutz - Se
• Hersteller-Artikelnummer: 730100.10X
• Montageart: Kunststoffrohr
• Einsatzbereich: über Wasser
• Rohraußendurchmesser: 110
• Anzahl der unabhängigen Rückstausicherungen: 2
• Mit Notstromversorgung: nein
• Nenndurchmesser: DN 100
• Geeignet für fäkalienhaltiges Abwasser nach DIN 1986-100: nein
• Trinkwasserkonform nach UBA: Ja
