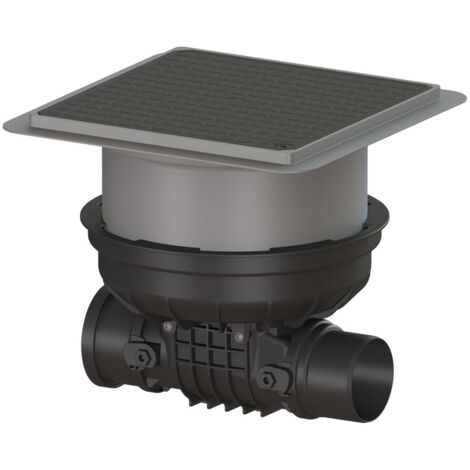

Kessel Staufix Rückstauverschluss DN 100 Typ 2 R, Bodenplatte Schwarz

Kessel Staufix Rückstauverschluss DN 100 Typ 2 R, Bodenplatte Schwarz

Der Kessel Staufix Rückstauverschluss DN 100 Typ 2 R mit Bodenplatte in Schwarz ist eine zuverlässige Lösung für den Schutz vor Rückstau von fäkalienfreiem Abwasser. Ausgestattet mit zwei mechanischen Klappen, die bei Rückstau selbsttätig schließen, und einer handverriegelbaren Notverschlussfunktion, bietet dieses System hohe Sicherheit. Der Einbau erfolgt in die Bodenplatte, und die Verriegelung über das Lock & Lift-System sorgt für eine einfache Handhabung. Eine integrierte Edelstahlklappe dient zusätzlich als Rattenschutz.

Wie schützt der Staufix Rückstauverschluss vor Abwasser?

Der Kessel Staufix Rückstauverschluss ist speziell für fäkalienfreies Abwasser konzipiert und verfügt über zwei unabhängige mechanische Klappen. Diese schließen bei einem Rückstauereignis selbsttätig und verhindern so das Eindringen von Abwasser. Eine der Klappen kann zusätzlich als handverriegelbarer Notverschluss genutzt werden, um bei Bedarf manuell eine doppelte Sicherheitsebene zu aktivieren. Die integrierte Edelstahlklappe bietet zudem einen effektiven Rattenschutz und erhöht die Betriebssicherheit des Systems.

Welche Vorteile bietet das modulare KESSEL-Baukastensystem?

Das modulare KESSEL-Baukastensystem ermöglicht eine flexible Anpassung und Erweiterung bestehender Abwasseranlagen. Vorhandene Rückstauverschlüsse können problemlos zum Rückstauverschluss StaufixControl umgerüstet werden. Diese Modularität sichert die Zukunftsfähigkeit der Installation und erleichtert Wartungs- oder Upgrade-Arbeiten, ohne die gesamte Anlage austauschen zu müssen.

Welche Einbau- und Montageoptionen sind verfügbar?

Der Rückstauverschluss ist für den Einbau in die Bodenplatte vorgesehen und wird installationsfertig geliefert, wobei die Verbindungsteile bauseits anzuschließen sind. Die Montage erfolgt an Kunststoffrohren mit einem Nenndurchmesser von DN 100 und einem Rohraußendurchmesser von 110 mm. Die Einbautiefe ist variabel zwischen 287 und 410 mm, unterstützt durch ein teleskopisches Aufsatzstück zur Höhenverstellbarkeit. Der Einsatzbereich liegt über Wasser.

Merkmale der Abdeckung und Belastbarkeit

Die Abdeckung des Kessel Staufix Rückstauverschlusses ist als robuste Abdeckplatte aus schwarzem Kunststoff ausgeführt. Sie ist mit der Lock & Lift-Verriegelung ausgestattet, die eine sichere Arretierung und gleichzeitig eine einfache Handhabung ermöglicht. Mit einer Belastungsklasse von L 15 (EN 1253-1) ist die Abdeckplatte für Bereiche mit geringer Verkehrsbelastung geeignet und zudem tagwasserdicht, was zusätzlichen Schutz bietet. Die Abdeckung misst 366 mm x 366 mm.

Welche Normen und Schutzarten erfüllt der Rückstauverschluss?

Der Rückstauverschluss entspricht der Norm EN 13564 und ist speziell für fäkalienfreies Abwasser ausgelegt. Er bietet Rückstauschutz vom Typ 2, der für den Einsatz über Wasser geeignet ist. Eine Grundwasserbeständigkeit ab Unterkante Bodenteil von 3 mm unterstützt den Schutz gegen eindringendes Grundwasser.

Technische Daten

• Nennweite (DN): 100
• Außendurchmesser (DA): 110 mm
• Anzahl der Rückstausicherungen: 2
• Einbautiefe: 287 - 410 mm
• Abdeckungsart: Abdeckplatte aus Kunststoff
• Abdeckungsmaße: 366 mm x 366 mm
• Belastungsklasse: L 15 (EN 1253-1)
• Dichtheit: tagwasserdicht
• Gewicht netto: 6,5 kg
• Gefällesprung: 8 mm

Der Kessel Staufix Rückstauverschluss DN 100 Typ 2 R bietet mit seinen zwei mechanischen Klappen und der handverriegelbaren Notverschlussfunktion einen effektiven Schutz vor Rückstau von fäkalienfreiem Abwasser. Die flexible Einbautiefe von 287 bis 410 mm und die robuste Konstruktion mit Edelstahlklappe als Rattenschutz ermöglichen eine sichere und langlebige Installation. Die Belastungsklasse L 15 und die tagwasserdichte Abdeckung runden die technischen Eigenschaften ab und machen das Produkt zu einer zuverlässigen Lösung für den Rückstauschutz in Bodenplatten.

Produktspezifikation

• Hersteller-Warengruppe: WG Rückstauverschlüsse
• Hersteller-Produktgruppe: Typ 2, NW 90-200 inkl. Rattenschutz - Se
• Hersteller-Artikelnummer: 730100.10SR
• Montageart: Kunststoffrohr
• Einsatzbereich: über Wasser
• Rohraußendurchmesser: 110
• Anzahl der unabhängigen Rückstausicherungen: 2
• Mit Notstromversorgung: nein
• Nenndurchmesser: DN 100
• Geeignet für fäkalienhaltiges Abwasser nach DIN 1986-100: nein
• Trinkwasserkonform nach UBA: Ja
