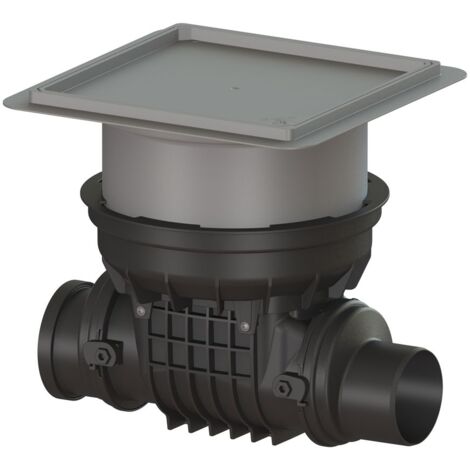

Kessel Staufix Rückstauverschluss DN 125 Typ 2, Bodenplatte befliesbar

Kessel Staufix Rückstauverschluss DN 125 Typ 2, Bodenplatte befliesbar

Der Kessel Staufix Rückstauverschluss DN 125 Typ 2 mit befliesbarer Bodenplatte ist eine zuverlässige Lösung für den Schutz vor Rückstau von fäkalienfreiem Abwasser. Er ist für den Einbau in die Bodenplatte konzipiert und verfügt über zwei mechanische Klappen, von denen eine als handverriegelbarer Notverschluss dient. Die befliesbare Abdeckplatte mit Lock & Lift Verriegelung ermöglicht eine unauffällige Integration in den Bodenbelag und ist ideal für Anwendungen über Wasser.

Wie funktioniert der Kessel Staufix Rückstauverschluss?

Der Rückstauverschluss ist mit zwei mechanischen Klappen ausgestattet, die bei Rückstau von fäkalienfreiem Abwasser selbsttätig schließen. Eine dieser Klappen dient zusätzlich als handverriegelbarer Notverschluss. Dieses System bietet einen effektiven Rückstauschutz vom Typ 2 und entspricht der Norm EN 13564. Eine Notstromversorgung ist für dieses Modell nicht erforderlich.

Welche Einbaumöglichkeiten und Abmessungen sind zu beachten?

Der Rückstauverschluss ist speziell für den Einbau in die Bodenplatte vorgesehen und wird installationsfertig geliefert, wobei die Verbindungsteile bauseits anzuschließen sind. Er ist für Kunststoffrohre mit einer Nennweite (DN) von 125 und einem Außendurchmesser (DA) von 125 mm geeignet. Die Einbautiefe ist teleskopisch von 341 bis 464 mm verstellbar. Das Aussparungsmaß für die Bodenplatte beträgt 750 mm in Breite und Länge. Die Grundwasserbeständigkeit ab Unterkante Bodenteil liegt bei 3 mm.

Welche Eigenschaften bietet die Abdeckplatte?

Die Abdeckung besteht aus Kunststoff und ist als befliesbare Abdeckplatte ausgeführt, wodurch sie sich harmonisch in den Bodenbelag integrieren lässt. Sie misst 366 mm in Breite und Länge und ist für eine maximale Bodenbelaghöhe von 16 mm ausgelegt. Die Verriegelung erfolgt über das Lock & Lift-System. Die Abdeckplatte ist tagwasserdicht und entspricht der Belastungsklasse K 3 (EN 1253-1).

Ist das System erweiterbar?

Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zum Rückstauverschluss StaufixControl umgerüstet werden. Dies ermöglicht eine flexible Anpassung und Erweiterung der Funktionalität bei veränderten Anforderungen.

Technische Daten

• Nennweite (DN): 125
• Außendurchmesser (DA): 125 mm
• Abwasserart: fäkalienfrei
• Rückstauschutz: Typ 2
• Mechanische Rückstauklappen: 2
• Einbausituation: Einbau in die Bodenplatte
• Einbautiefe: 341 - 464 mm
• Belastungsklasse: K 3 (EN 1253-1)
• Dichtheit: tagwasserdicht
• Abdeckung Material: Kunststoff

Der Kessel Staufix Rückstauverschluss DN 125 Typ 2 bietet eine effektive und integrierbare Lösung für den Schutz vor Rückstau von fäkalienfreiem Abwasser. Mit seiner robusten Bauweise, den zwei mechanischen Klappen und dem Notverschluss stellt er einen zuverlässigen Rückstauschutz Typ 2 sicher. Die befliesbare Abdeckplatte und die Lock & Lift Verriegelung ermöglichen eine unauffällige Integration in die Bodenplatte, während die Nennweite DN 125 eine breite Anwendung ermöglicht.

Produktspezifikation

• Hersteller-Warengruppe: WG Rückstauverschlüsse
• Hersteller-Produktgruppe: Typ 2, NW 90-200 inkl. Rattenschutz - Se
• Hersteller-Artikelnummer: 730125.10X
• Montageart: Kunststoffrohr
• Einsatzbereich: über Wasser
• Rohraußendurchmesser: 125
• Anzahl der unabhängigen Rückstausicherungen: 2
• Mit Notstromversorgung: nein
• Nenndurchmesser: DN 125
• Geeignet für fäkalienhaltiges Abwasser nach DIN 1986-100: nein
• Trinkwasserkonform nach UBA: Ja
